در دنیای مهندسی هیدرولیک، جایی که قدرت و دقت حرف اول را می زنند، قطعاتی وجود دارند که نقش قلب تپنده سیستم را ایفا می کنند. پمپ هیدرولیک پیستونی بدون شک یکی از برجسته ترین این قطعات است. این پمپ ها قهرمانان بی چون و چرای کاربرد های سنگین و فشار بالا هستند. زمانی که صحبت از جابجایی بار های عظیم، کنترل دقیق حرکت و دستیابی به فشار های فوق العاده به میان می آید، مهندسان به سراغ این شگفتی مهندسی می روند.
این مقاله یک راهنمای کامل برای درک عمیق پمپ های پیستونی است. ما به شما نشان می دهیم این پمپ ها چگونه کار می کنند، چه انواعی دارند، چرا با وجود قیمت بالاتر انتخابی هوشمندانه هستند و چگونه باید از آن ها نگهداری کرد تا سرمایه گذاری شما به حداکثر بازدهی برسد.

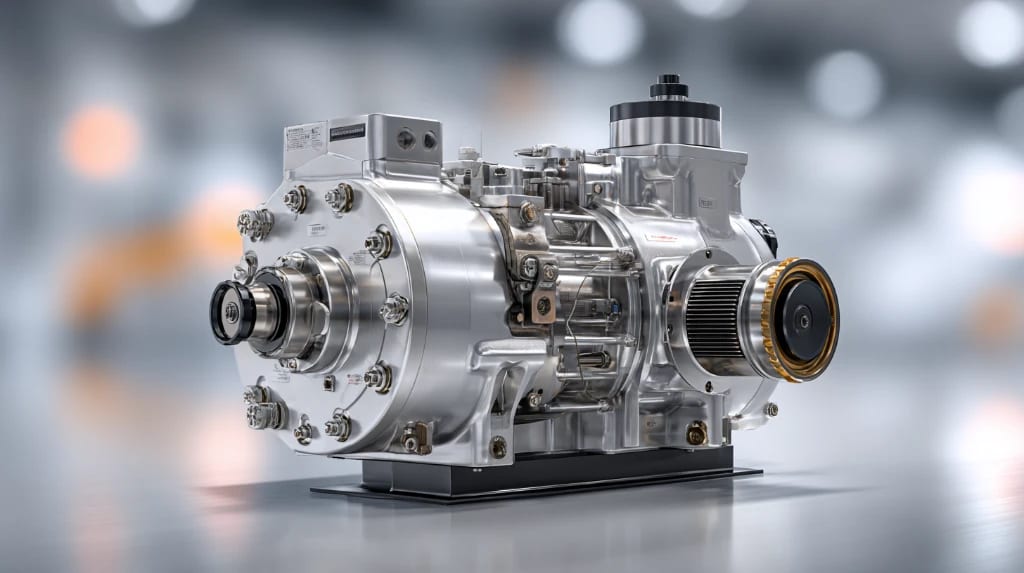

پمپ هیدرولیک پیستونی: قلب تپنده سیستم های فشار بالا
سیستم های هیدرولیک مدرن نیازمند قطعاتی هستند که بتوانند در شرایط سخت، عملکردی پایدار و قابل اعتماد ارائه دهند. پمپ پیستونی دقیقاً برای همین منظور طراحی شده است. برخلاف پمپ های دیگر که ممکن است در فشار های متوسط عملکرد خوبی داشته باشند، این پمپ ها برای شکستن رکورد های فشار ساخته شده اند.
تصور کنید یک بیل مکانیکی غول پیکر در حال حفاری صخره است یا یک پرس صنعتی با نیروی هزاران تن در حال شکل دهی به فولاد است. نیروی مورد نیاز در این سناریو ها از طریق یک سیال هیدرولیک تحت فشار شدید تأمین می شود. وظیفه تولید این فشار عظیم بر عهده پمپ هیدرولیک پیستونی است. این پمپ ها با مهندسی پیشرفته خود، انرژی مکانیکی دورانی را با راندمانی بی نظیر به توان هیدرولیکی تبدیل می کنند و کنترل دقیقی بر جریان و فشار سیستم فراهم می آورند.
کالبد شکافی پمپ پیستونی: مهندسی پیشرفته در خدمت فشار
برای درک واقعی ارزش یک پمپ پیستونی ، باید به درون آن نگاه کنیم. طراحی داخلی این پمپ ها حاصل دهه ها نوآوری و بهینه سازی است. مکانیزم اصلی ساده اما بسیار مؤثر است.
مکانیزم بنیادی: چگونه پیستون ها فشار فوق العاده تولید می کنند؟
قلب هر پمپ پیستونی ، مجموعه ای از پیستون ها است که در داخل یک بلوک سیلندر حرکت رفت و برگشتی انجام می دهند. این حرکت شبیه به عملکرد پیستون های موتور خودرو است، اما با یک هدف متفاوت.
- مرحله مکش (Suction Stroke): با حرکت پیستون به سمت بیرون از سیلندر، حجم داخل سیلندر افزایش می یابد. این افزایش حجم باعث ایجاد خلأ نسبی شده و سیال هیدرولیک (روغن) از پورت ورودی به داخل سیلندر کشیده می شود.
- مرحله تراکم (Compression Stroke): سپس پیستون به سمت داخل سیلندر حرکت می کند. با کاهش حجم، سیال هیدرولیک به شدت فشرده می شود. این تراکم، فشار سیال را به میزان چشمگیری افزایش می دهد. در نهایت، سیال پر فشار از طریق پورت خروجی به سمت سیستم هیدرولیک هدایت می شود.
این چرخه به طور مداوم و با سرعت بالا برای تمام پیستون ها تکرار می شود و جریانی ثابت و پر فشار از روغن هیدرولیک را تولید می کند.
خانواده بزرگ پمپ های پیستونی: کدام طراحی پاسخگوی نیاز شماست؟
اگر چه مکانیزم اصلی یکسان است، اما پمپ های پیستونی بر اساس نحوه قرار گیری و حرکت پیستون ها به دو خانواده اصلی تقسیم می شوند: محوری و شعاعی.
پمپ پیستونی محوری (Axial): ستون فقرات هیدرولیک مدرن
در این نوع پمپ، پیستون ها به صورت موازی با محور دوران بلوک سیلندر قرار گرفته اند. این طراحی رایج ترین و پر کاربردترین نوع پمپ هیدرولیک پیستونی است و خود به دو زیر مجموعه مهم تقسیم می شود:
طراحی با صفحه زاویه دار (Swashplate): در این مدل، یک صفحه غیر چرخان به نام سواش پلیت با زاویه ای نسبت به بلوک سیلندر قرار دارد. پیستون ها به این صفحه متصل هستند. با چرخش بلوک سیلندر، پیستون ها مجبور به دنبال کردن سطح زاویه دار صفحه می شوند و حرکت رفت و برگشتی خود را انجام می دهند. مزیت بزرگ این طراحی، قابلیت تبدیل آن به یک پمپ هیدرولیک دبی متغیر است. با تغییر زاویه سواش پلیت، کورس حرکت پیستون ها تغییر کرده و در نتیجه، دبی خروجی پمپ با دقت بالایی کنترل می شود.
طراحی با محور خمیده (Bent-Axis): در این طراحی که به پمپ بنت اکسیز نیز معروف است، محور بلوک سیلندر نسبت به محور محرک، زاویه دارد. این زاویه ثابت یا متغیر، باعث حرکت رفت و برگشتی پیستون ها می شود. پمپ های بنت اکسیز به دلیل طراحی خاص خود، راندمان حجمی و کلی بسیار بالایی (گاهی تا ۹۸٪) دارند و می توانند در سرعت های دورانی بالاتری کار کنند.
پمپ پیستونی شعاعی (Radial): متخصص تولید فشار های استثنایی
در پمپ پیستونی شعاعی ، پیستون ها مانند پره های یک چرخ، به صورت عمود بر محور دوران قرار گرفته اند. این طراحی به آن ها اجازه می دهد تا فشار های بسیار بالاتری را نسبت به پمپ های محوری تحمل کنند، هر چند معمولاً دبی کمتری دارند. این پمپ ها انتخاب ایده آل برای کاربردهایی مانند سیستم های تست فشار قوی، ابزار های هیدرولیکی خاص و پرس های بسیار سنگین هستند.
ارزش سرمایه گذاری: بررسی جامع مزایا و محدودیت ها
قیمت پمپ پیستونی به طور قابل توجهی بالاتر از سایر انواع پمپ های هیدرولیک مانند پمپ های دنده ای یا پره ای است. این تفاوت هزینه یک سوال مهم ایجاد می کند: چرا باید برای آن هزینه کنیم؟ پاسخ در مزایای بی رقیب آن نهفته است.
مزایای بی رقیب: فراتر از فشار بالا
سرمایه گذاری روی یک پمپ هیدرولیک پیستونی به معنای دستیابی به عملکردی است که با سایر پمپ ها غیر ممکن یا بسیار دشوار است:
بالاترین فشار کاری: این پمپ ها می توانند فشارهایی تا 700 بار (10,000 PSI) و حتی بیشتر را به راحتی تحمل کنند.
راندمان فوق العاده: راندمان کلی (Overall Efficiency) در این پمپ ها معمولاً بالای ۹۵٪ است. این یعنی کمترین میزان اتلاف انرژی و تبدیل بهینه توان مکانیکی به هیدرولیکی.
قابلیت کنترل دقیق دبی: بسیاری از مدل ها، به خصوص انواع محوری، به عنوان پمپ هیدرولیک دبی متغیر طراحی می شوند. این ویژگی پمپ را به قلب هوشمند سیستم تبدیل می‌کند؛ در نتیجه، شما نه تنها می‌توانید سرعت حرکت جک هیدرولیک و گشتاور موتور هیدرولیک را با دقتی بی نظیر فرماندهی کنید، بلکه تضمین می‌کنید که انرژی فقط در زمان نیاز تولید شده و هیچ توانی به هدر نمی‌رود.
عمر طولانی و دوام بالا: به دلیل استفاده از مواد با کیفیت و مهندسی دقیق، این پمپ ها در صورت نگهداری صحیح، عمر کاری بسیار طولانی دارند.
چگالی توان بالا: این پمپ ها در مقایسه با ابعادشان، توان بسیار بالایی تولید می کنند که آن ها را برای استفاده در فضا های محدود ایده آل می سازد.
ملاحظات و چالش ها: چه چیزهایی را باید در نظر گرفت؟
البته انتخاب یک پمپ پیستونی با ملاحظاتی نیز همراه است:
هزینه اولیه بالا: پیچیدگی ساخت و استفاده از مواد گران قیمت، قیمت پمپ پیستونی را افزایش می دهد.
پیچیدگی ساختار و تعمیرات: تعمیر این پمپ ها نیازمند دانش تخصصی، ابزار های دقیق و محیطی تمیز است.
حساسیت شدید به آلودگی سیال: به دلیل تلورانس های بسیار دقیق و فواصل کم بین قطعات متحرک، این پمپ ها به شدت به ذرات آلودگی در روغن حساس هستند. فیلتراسیون نامناسب می تواند به سرعت باعث آسیب های جدی و پر هزینه شود.
ابعاد بزرگتر: در مقایسه با پمپ های دنده ای با دبی مشابه، این پمپ ها معمولاً ابعاد بزرگتری دارند.
قهرمانان صنعتی: کاربرد های کلیدی پمپ پیستونی در صنایع سنگین
کاربردهای یک پمپ هیدرولیک پیستونی تقریباً همیشه شامل نیاز به قدرت، فشار و کنترل بالا است. این پمپ ها در قلب بسیاری از ماشین آلات پیشرفته امروزی قرار دارند:

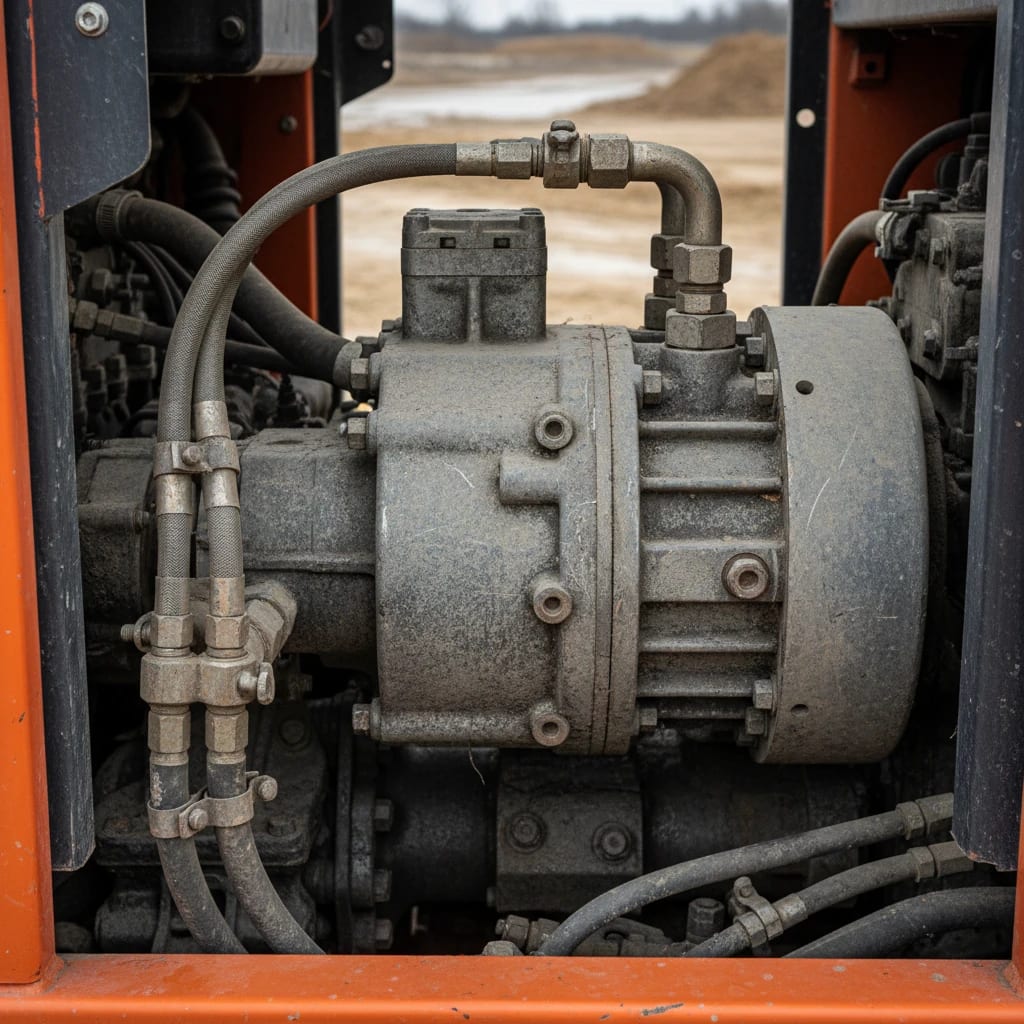

ماشین آلات راه سازی و معدنی: بیل های مکانیکی، لودر ها، بلدوزر ها و دامپ تراک های سنگین برای حرکت بازو ها، بلند کردن بار های سنگین و حرکت بر روی سطوح ناهموار به قدرت یک پمپ پیستونی متکی هستند.
پرس های صنعتی و ماشین های تزریق پلاستیک: ایجاد نیروی چند صد یا چند هزار تنی برای شکل دهی فلزات یا تزریق پلاست مذاب به داخل قالب، نیازمند فشار های بسیار بالایی است که تنها از عهده این پمپ ها بر می آید.
سیستم های تست و آزمایشگاهی: در بنچ های تست که قطعات تحت فشار و بار شدید آزمایش می شوند، از پمپ پیستونی شعاعی برای تولید فشار های کنترل شده و دقیق استفاده می شود.
تجهیزات دریایی و کشتی سازی: وینچ های غول پیکر برای لنگر انداختن، جرثقیل های عرشه و سیستم های فرمان کشتی از قدرت و قابلیت اطمینان این پمپ ها بهره می برند.
مدار های حلقه بسته (Closed-Loop): در سیستم های انتقال قدرت هیدرواستاتیک (مانند حرکت چرخ های کمباین)، از یک پمپ هیدرولیک دبی متغیر برای کنترل دقیق سرعت و جهت حرکت بدون نیاز به گیربکس مکانیکی استفاده می شود.
راهنمای انتخاب حرفه ای و نگهداری از پمپ پیستونی
انتخاب و نگهداری صحیح، کلید دستیابی به حداکثر عمر و بازدهی از سرمایه گذاری شما روی یک پمپ هیدرولیک پیستونی است.
معیار های دقیق انتخاب پمپ پیستونی
پیش از خرید، این سوالات را از خود بپرسید:
- فشار و دبی مورد نیاز چقدر است؟ حداکثر فشار کاری و دبی لازم برای سیستم خود را مشخص کنید.
- آیا به دبی متغیر نیاز دارم؟ اگر کنترل سرعت عملگرها و صرفه جویی در انرژی برایتان مهم است، یک پمپ هیدرولیک دبی متغیر انتخاب کنید.
- نوع کنترل پمپ چیست؟ آیا به کنترل های پیشرفته مانند جبران کننده فشار (Pressure Compensator) یا حسگر بار (Load-Sensing) نیاز دارید؟ این کنترل ها راندمان سیستم را به شدت افزایش می دهند.
- نوع مدار چیست؟ آیا پمپ در یک مدار حلقه باز (Open-Loop) کار می کند یا حلقه بسته (Closed-Loop)؟ طراحی پمپ برای این دو نوع مدار متفاوت است.
- سازگاری با سیال چگونه است؟ از سازگاری کامل پمپ با نوع روغن هیدرولیک مورد استفاده در سیستم خود اطمینان حاصل کنید.
اصول طلایی نگهداری از پمپ پیستونی
نگهداری از این پمپ ها خلاصه ای از بهترین شیوه ها در نگهداری سیستم های هیدرولیک است:
فیلتراسیون، فیلتراسیون و باز هم فیلتراسیون: این مهم ترین اصل است. استفاده از فیلترهای بسیار دقیق (معمولاً ۱۰ میکرون یا کمتر) برای محافظت از پمپ پیستونی در برابر آلودگی، حیاتی است. ۹۰٪ از خرابی های پمپ های هیدرولیک به دلیل آلودگی روغن رخ می دهد.
کنترل دمای سیال: دمای بیش از حد، ویسکوزیته روغن را کاهش داده و خاصیت روانکاری آن را از بین می برد. همیشه دمای روغن را در محدوده توصیه شده توسط سازنده نگه دارید.
بررسی منظم نشتی ها: نشتی های خارجی و داخلی را به سرعت شناسایی و برطرف کنید. نشتی داخلی می تواند باعث افت راندمان و تولید گرمای اضافی شود.
جلوگیری از کاویتاسیون: اطمینان حاصل کنید که خط مکش پمپ هیچ گونه محدودیتی ندارد و هوا وارد سیستم نمی شود. کاویتاسیون (تشکیل حباب های بخار در سیال) می تواند در چند دقیقه به پمپ آسیب جدی وارد کند.
جمع بندی: چرا انتخاب درست، عملکرد سیستم شما را تضمین می‌کند؟
در نهایت، یک پمپ هیدرولیک پیستونی چیزی فراتر از یک قطعه مکانیکی است؛ این یک سرمایه گذاری استراتژیک بر روی قدرت، دقت و قابلیت اطمینان سیستم شماست. اگر چه هزینه اولیه آن ممکن است بالا باشد، اما راندمان بالا، عمر طولانی و قابلیت های کنترلی پیشرفته آن، در بلند مدت هزینه های عملیاتی را کاهش داده و عملکردی بی نظیر را تضمین می کند.
انتخاب پمپ پیستونی برای کاربرد مناسب، تفاوت بین یک سیستم هیدرولیک متوسط و یک سیستم فوق العاده را رقم می زند. این پمپ ها برای کار های سخت ساخته شده اند و در جایی که دیگران از پا در می آیند، با قدرت به کار خود ادامه می دهند.
