درون هر جک قدرتمند هیدرولیک یا پنوماتیک، یک قهرمان گمنام وجود دارد که عملکرد صحیح آن، تفاوت بین یک سیستم کار آمد و یک توقف پر هزینه را رقم می زند. به همین دلیل، فر آیند انتخاب پکینگ و سیل پیستون صرفاً یک خرید ساده نیست، بلکه یک تصمیم فنی حیاتی است که مستقیماً بر راندمان و طول عمر تجهیزات شما تأثیر می گذارد. یک انتخاب اشتباه می تواند به سادگی منجر به افت قدرت جک، نشت داخلی سیال، افزایش هزینه های انرژی و در بدترین حالت، توقف کامل خط تولید شود. درک این موضوع که یک آب بند چند هزار تومانی می تواند از خسارت های چند ده میلیونی جلوگیری کند، اولین قدم برای یک مدیریت هوشمندانه است. ما در شرکت هیدرولیک صنعت، با سال ها تجربه در زمینه طراحی و تأمین سیستم های هیدرولیک، این مقاله را به عنوان یک راهنمای کامل و کاربردی تهیه کرده ایم تا شما را در این انتخاب مهم یاری کنیم.
انتخاب پکینگ و سیل پیستون؛ تفاوت سیل و پکینگ
یکی از اولین سوالاتی که برای بسیاری از خریداران پیش می آید، تفاوت بین دو واژه سیل و پکینگ است. آیا سیل پیستون با پکینگ پیستون فرق دارد؟ پاسخ کوتاه و ساده این است: در کاربرد عملی، معمولاً هر دو به یک قطعه اشاره دارند، اما از نظر فنی تفاوت ظریفی وجود دارد.

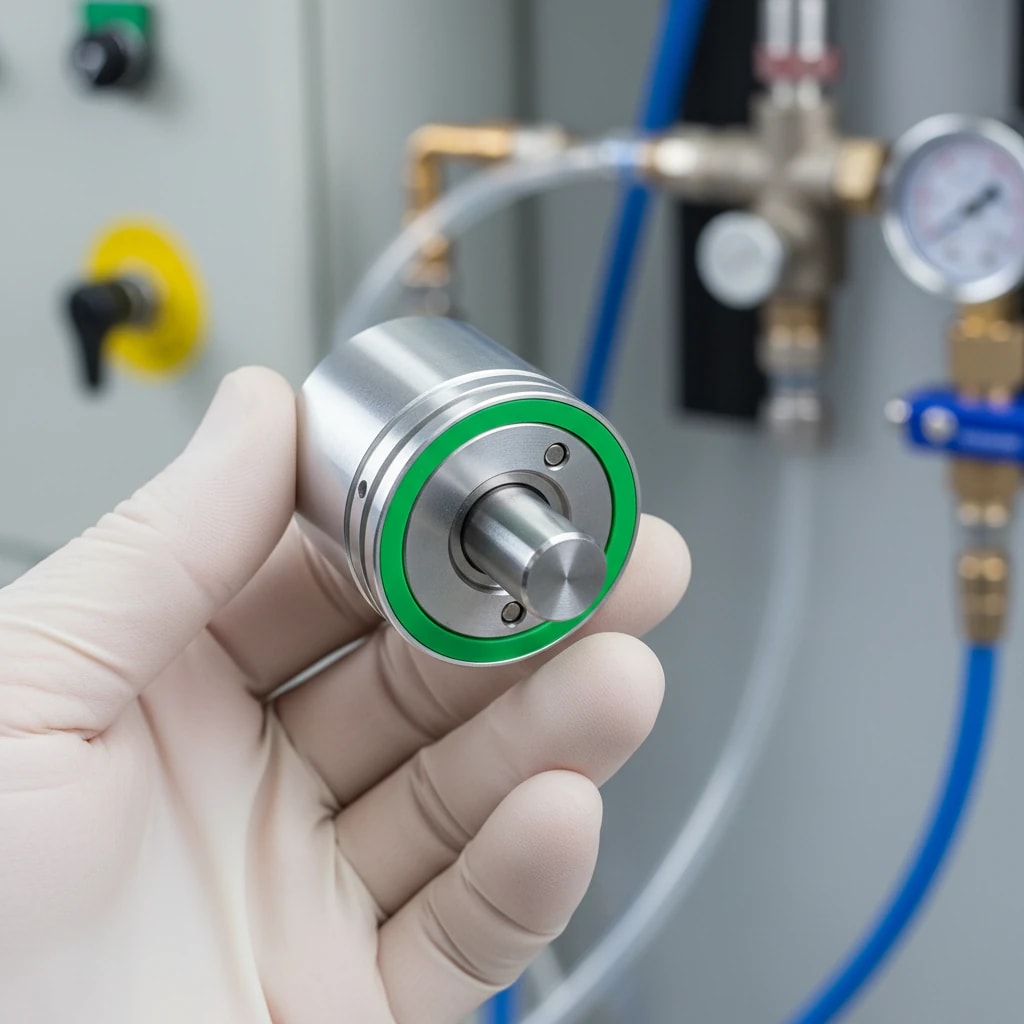

سیل (Seal): سیل یک اصطلاح کلی و مادر است. این کلمه به هر قطعه ای اطلاق می شود که وظیفه آن جلوگیری از نشت سیال (مایع یا گاز) باشد، چه بین قطعات ثابت (استاتیک) و چه متحرک (دینامیک). اورینگ ها و واشر ها نمونه هایی از سیل هستند.
پکینگ (Packing): پکینگ یک نوع خاص از سیل دینامیک است. این قطعات به طور ویژه برای آب بندی قطعات متحرک مانند پیستون و شفت طراحی شده اند.
نتیجه گیری: هر پکینگی یک نوع سیل است، اما هر سیلی لزوماً پکینگ نیست. در بازار، هر دو اصطلاح سیل پیستون و پکینگ پیستون به همان قطعه آب بندی دینامیک روی پیستون اشاره دارند. با این حال، استفاده از واژه پکینگ فنی تر و دقیق تر است. فرآیند انتخاب پکینگ و سیل پیستون نیازمند درک همین تفاوت های ظریف است.
عوامل کلیدی در انتخاب پکینگ و سیل پیستون
برای یک انتخاب پکینگ و سیل پیستون موفق، باید شرایط کاری سیستم خود را به دقت بشناسید. این قطعه کوچک در خط مقدم نبرد با فشار، دما و مواد شیمیایی قرار دارد. نادیده گرفتن هر یک از عوامل زیر می تواند عمر مفید آن را به شدت کاهش دهد.
- سیال کاری: سازگاری شیمیایی جنس پکینگ (NBR, Viton, EPDM, PU) با سیال (روغن معدنی، آب گلیکول، مواد خورنده) حیاتی است.
- فشار کاری: فشار استاتیک، دینامیک و شوک های ناگهانی، سختی و طراحی پکینگ را تعیین می کنند.
- دمای کاری: دمای بالا باعث نرمی و دمای پایین موجب شکنندگی پکینگ می شود و بر انتخاب جنس (Viton برای حرارت بالا) تأثیر می گذارد.
- سرعت حرکت پیستون: سرعت بالا اصطکاک و حرارت ایجاد می کند و به موادی با اصطکاک پایین مانند PTFE نیاز دارد.
- مشخصات فیزیکی سیلندر: صافی سطح دیواره داخلی و تلرانس های دقیق ساخت، از سایش زودرس پکینگ جلوگیری می کنند.
- شرایط محیطی: گرد و غبار (معادن)، رطوبت (صنایع دریایی) و مواد شیمیایی (پتروشیمی) نیازمند ملاحظات ویژه ای هستند.
عملکرد پکینگ و سیل پیستون؛ یک طرفه یا دو طرفه
پس از بررسی شرایط کاری، نوبت به مهم ترین دسته بندی کاربردی می رسد. جک شما چگونه کار می کند؟ پاسخ به این سوال، شما را به سمت یکی از دو خانواده اصلی پکینگ های پیستون هدایت می کند.
الف) پکینگ/سیل پیستون دوطرفه (Double-Acting)
این نوع پکینگ ها برای آب بندی جک هایی طراحی شده اند که هم در مسیر رفت و هم در مسیر برگشت نیرو تولید می کنند.
مشخصات: معمولاً دارای پروفایل متقارن و اغلب به صورت چند تکه (کامپکت) همراه با گاید رینگ عرضه می شوند.
کاربردها: بازوی بیل مکانیکی، جک های فرمان، ماشین آلات صنعتی سنگین.
ب) پکینگ/سیل پیستون یک طرفه (Single-Acting)
این پکینگ ها در جک هایی به کار می روند که تنها در یک جهت نیرو اعمال می کنند و بازگشت آن ها با فنر یا وزن بار انجام می شود.
مشخصات: دارای پروفایل نامتقارن (مانند U-Cup) برای بهینه سازی آب بندی از یک جهت.
کاربرد ها: جک های بالابر، پرس های سبک، جک های تلسکوپی.
نقش بک آپ رینگ در انتخاب پکینگ و سیل پیستون
در سیستم های با فشار بالا، پدیده مخربی به نام اکستروژن (Extrusion) یا لهیدگی رخ می دهد. درک این پدیده، تخصص شما را در فرآیند انتخاب پکینگ و سیل پیستون نشان می دهد.
معرفی مشکل (پدیده اکستروژن): فشار بالای سیال، بخش نرم پکینگ را به درون شکاف بین پیستون و سیلندر له کرده و باعث پارگی آن می شود.
معرفی راه حل (بک آپ رینگ): بک آپ رینگ (حلقه پشتیبان) که از جنسی سخت تر (مثل PTFE یا POM) ساخته شده، این شکاف را می پوشاند و از پکینگ محافظت می کند.
چه زمانی الزامی است؟ در فشار های بالا (معمولاً بالای 150 بار)، دما های بالا، و در جک هایی با تلرانس ساخت زیاد (گپ بزرگ بین پیستون و سیلندر).
مقایسه آب بند های هیدرولیک و پنوماتیک
استفاده از پکینگ هیدرولیک در سیستم پنوماتیک (و با لعکس) یک اشتباه رایج با عواقب جدی است. انتخاب پکینگ و سیل پیستون باید با در نظر گرفتن این تفاوت ها انجام شود.
فشار: پنوماتیک فشار بسیار کمتری دارد (زیر 15 بار)؛ هیدرولیک با فشار های بالا (صد ها بار) کار می کند.
سرعت: پنوماتیک معمولاً سرعت بسیار بالاتری دارد و نیاز به پکینگ هایی با اصطکاک ذاتی پایین است.
روانکاری: هوا یک سیال خشک است، بر خلاف روغن هیدرولیک که روانکار است. پکینگ های پنوماتیک باید برای کار در محیط خشک بهینه شده باشند.
نتیجه گیری: پکینگ های پنوماتیک معمولاً از ترکیبات خاصی ساخته می شوند که برای سرعت بالا و اصطکاک کم در غیاب روانکاری طراحی شده اند.
راهنمای عملی انتخاب پکینگ و سیل پیستون
برای ساده سازی فرآیند انتخاب پکینگ و سیل پیستون، می توانید از فلوچارت تصمیم گیری زیر پیروی کنید:
1.سیستم من هیدرولیک است یا پنوماتیک؟
پنوماتیک: به سراغ پکینگ های اختصاصی پنوماتیک بروید.
هیدرولیک: به مرحله بعد بروید.
2.جک یک طرفه است یا دوطرفه؟
یک طرفه: پکینگ با پروفایل نامتقارن (Single-Acting) انتخاب کنید.
دوطرفه: پکینگ با پروفایل متقارن (Double-Acting) انتخاب کنید.
3.فشار کاری بالای 150 بار است؟
بله: حتماً از مدل های بک آپ دار یا با قابلیت افزودن بک آپ رینگ استفاده کنید.
خیر: مدل های استاندارد کافی هستند.
4.سیال کاری یا دما خاص است (آب-گلیکول، شیمیایی، حرارت بالا)؟
بله: برای انتخاب متریال مناسب (Viton, EPDM, PTFE) با متخصص مشورت کنید.
خیر (روغن معدنی، دمای نرمال): متریال NBR یا PU گزینه های استاندارد و مناسبی هستند.
نکته پایانی:انتخاب درست، سرمایه گذاری هوشمندانه
همانطور که در این راهنمای جامع بررسی کردیم، انتخاب پکینگ و سیل پیستون یک تصمیم فنی چند وجهی است که به دانش و دقت نیاز دارد. این قطعه کوچک، اما حیاتی، مستقیماً بر راندمان، ایمنی و هزینه های نگهداری سیستم شما تأثیر می گذارد. یک انتخاب آگاهانه، سرمایه گذاری هوشمندانه ای برای جلوگیری از توقف های پر هزینه و افزایش طول عمر تجهیزات شماست. به یاد داشته باشید که مشاوره با یک متخصص می تواند تفاوت بین یک راه حل موقت و یک عملکرد پایدار و قابل اعتماد را رقم بزند.
هنوز در انتخاب پکینگ مناسب برای نیاز خود تردید دارید؟ تیم فنی شرکت هیدرولیک صنعت با تکیه بر سال ها تجربه عملی، آماده است تا با بررسی شرایط کاری دقیق سیستم شما، بهترین و مطمئن ترین راه حل آب بندی را به شما پیشنهاد دهد. برای دریافت مشاوره رایگان، همین امروز با ما تماس بگیرید.
