جک هیدرولیک در ریخته گری تنها راه نجات از توقف‌ های ناگهانی خط تولید

صنعت ذوب و شکل دهی فلزات یکی از سخت ترین محیط های کاری برای ماشین آلات صنعتی است. فشار بالا، گرمای طاقت فرسا و گرد و غبار ساینده، دشمنان اصلی تجهیزات مکانیکی هستند. در این میان، جک هیدرولیک در ریخته گری نقش قلب تپنده خطوط تولید را بازی می کند. اگر سیلندر هیدرولیک دستگاه شما به درستی انتخاب نشده باشد، توقف خط تولید و خسارت های سنگین حتمی خواهد بود.

ما در این مقاله قصد داریم به زبانی ساده اما فنی، تمام زوایای پنهان انتخاب، نگهداری و کاربرد جک هیدرولیک در ریخته گری را بررسی کنیم. تمرکز اصلی ما بر دو مدل بسیار حیاتی، یعنی جک های دستگاه دایکاست و جک های تخلیه کوره خواهد بود. دانستن این نکات به شما کمک می کند تا خریدی هوشمندانه تر داشته باشید و هزینه های تعمیرات خود را کاهش دهید.

 اهمیت استفاده از جک هیدرولیک در ریخته گری چیست؟

شاید بپرسید چرا در صنایع ذوب فلزات کمتر از سیستم های پنوماتیک یا الکتریکی استفاده می شود؟ پاسخ در تراکم قدرت نهفته است. هیچ سیستم دیگری نمی تواند در ابعادی کوچک، نیرویی چند صد تنی تولید کند. جک هیدرولیک در ریخته گری وظیفه دارد تا نیروی عظیم مورد نیاز برای بستن قالب ها یا بلند کردن پاتیل های سنگین مواد مذاب را تامین کند.

علاوه بر قدرت، بحث کنترل دقیق نیز مطرح است. وقتی با مواد مذاب یا قالب های پیچیده سر و کار دارید، حرکات باید نرم و بدون ضربه باشند. سیستم هیدرولیک به اپراتور اجازه می دهد سرعت و فشار را با دقت بسیار بالا کنترل کند. این ویژگی باعث می شود قطعات تولیدی کیفیت سطحی بهتری داشته باشند و ایمنی کارگرانی که در کنار کوره کار می کنند، حفظ شود. استفاده از این جک ها باعث افزایش راندمان و کاهش ضایعات در فرآیند تولید می شود.

 کاربرد جک هیدرولیک در ماشین های دایکاست (تمرکز اول)

یکی از مهم ترین موارد کاربرد جک هیدرولیک در ریخته گری، استفاده در ماشین های دایکاست (Die Cast) است. در این فرآیند، فلز مذاب با فشار بسیار بالا به داخل قالب تزریق می شود. اینجا جایی است که کیفیت سیلندر هیدرولیک، مستقیماً روی کیفیت قطعه نهایی اثر می گذارد. در ماشین های دایکاست معمولاً با سه نوع جک سر و کار داریم، اما تمرکز ما روی دو بخش اصلی یعنی جک قفل کننده و جک تزریق است.

جک قفل کننده (Locking Cylinder) وظیفه دارد دو کفه قالب را با نیرویی باور نکردنی به هم فشار دهد. اگر این جک ضعیف عمل کند، هنگام تزریق مواد مذاب، قالب باز شده و پلیسه ایجاد می شود. از طرف دیگر، جک تزریق (Injection Cylinder) باید سرعت عملیاتی بسیار بالایی داشته باشد. این جک باید در کسری از ثانیه، مواد مذاب را به تمام حفره های قالب برساند قبل از اینکه فلز سرد شود. بنابراین، سرعت و شتاب در این مدل از جک ها فاکتور تعیین کننده است. سازندگان برای این کاربرد از سیلندر هایی با آب بندی های خاص و سیستم های ضربه گیر پیشرفته استفاده می کنند.

 نقش جک هیدرولیک در ریخته گری دقیق و ماسه ای

گرچه دایکاست بسیار پرطرفدار است، اما روش های سنتی تر مانند ریخته گری ماسه ای نیز بدون هیدرولیک فلج می شوند. در خطوط قالب گیری اتوماتیک، جک هیدرولیک در ریخته گری ماسه ای برای فشرده سازی ماسه درون درجه ها استفاده می شود. هرچه ماسه فشرده تر باشد، سطح قطعه نهایی صاف تر خواهد بود.

علاوه بر فشرده سازی، جابجایی درجه های سنگین و باز و بسته کردن آن ها نیز بر عهده جک های هیدرولیک است. در این محیط، مشکل اصلی ماسه است. ذرات ریز ماسه خاصیت سایندگی شدیدی دارند. اگر این ذرات وارد سیلندر شوند، شفت و پکینگ ها را به سرعت از بین می برند. به همین دلیل، جک های مورد استفاده در این بخش باید مجهز به گردگیر های بسیار قوی و سیستم های محافظ شفت باشند. مقاومت فیزیکی بدنه جک در برابر ضربات ناگهانی نیز در این بخش اهمیت زیادی دارد.

 سیستم های تیلت و جک های کوره ذوب (تمرکز دوم)

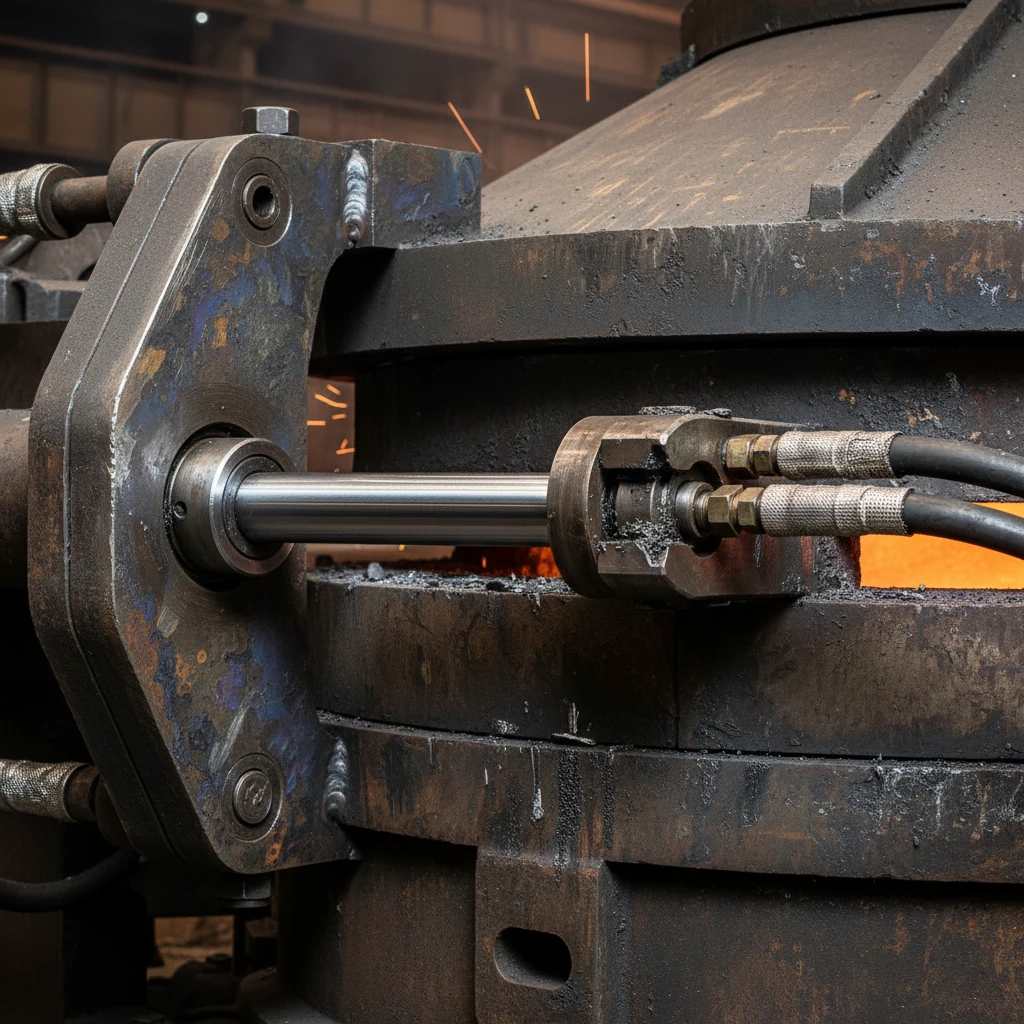

دومین تمرکز اصلی ما در این مقاله، جک های کوره یا سیستم های تیلت (Tilt) است. تصور کنید یک کوره القایی حاوی چند تن فولاد مذاب است. برای تخلیه این مذاب داخل پاتیل، کوره باید به آرامی کج شود. این وظیفه خطیر بر عهده جک هیدرولیک در ریخته گری مخصوص کوره است. در اینجا سرعت بالا اهمیتی ندارد، بلکه ایمنی و پایداری حرف اول را می زنند.

این جک ها معمولاً به صورت جفت در دو طرف کوره نصب می شوند. ویژگی بارز آن ها تحمل حرارت مستقیم است. بدنه کوره بسیار داغ است و تشعشعات حرارتی مستقیماً به شفت جک برخورد می کنند. اگر جک در حین تخلیه مذاب دچار افت فشار یا خرابی شود، فاجعه ای جبران ناپذیر رخ می دهد. به همین دلیل در طراحی این مدل جک ها از شیر های قفل کننده (Check Valve) استفاده می شود تا حتی در صورت پاره شدن شلنگ، کوره سقوط نکند. همچنین شفت این جک ها باید قطور تر از حالت عادی باشد تا در برابر کمانش (Buckling) مقاوم باشد.

 ویژگی های فنی بهترین جک هیدرولیک در ریخته گری

برای اینکه یک سیلندر هیدرولیک در محیط خشن ریخته گری دوام بیاورد، باید مشخصات فنی خاصی داشته باشد. نمی توانید از یک جک معمولی کشاورزی در کارخانه ذوب استفاده کنید. اولین ویژگی مهم، جنس آب بند ها یا پکینگ ها است. لاستیک های معمولی (NBR) در دمای بالای محیط ذوب خشک و شکننده می شوند. بهترین جک هیدرولیک در ریخته گری باید از پکینگ های وایتون (Viton) استفاده کند که تحمل حرارتی بسیار بالایی دارند.

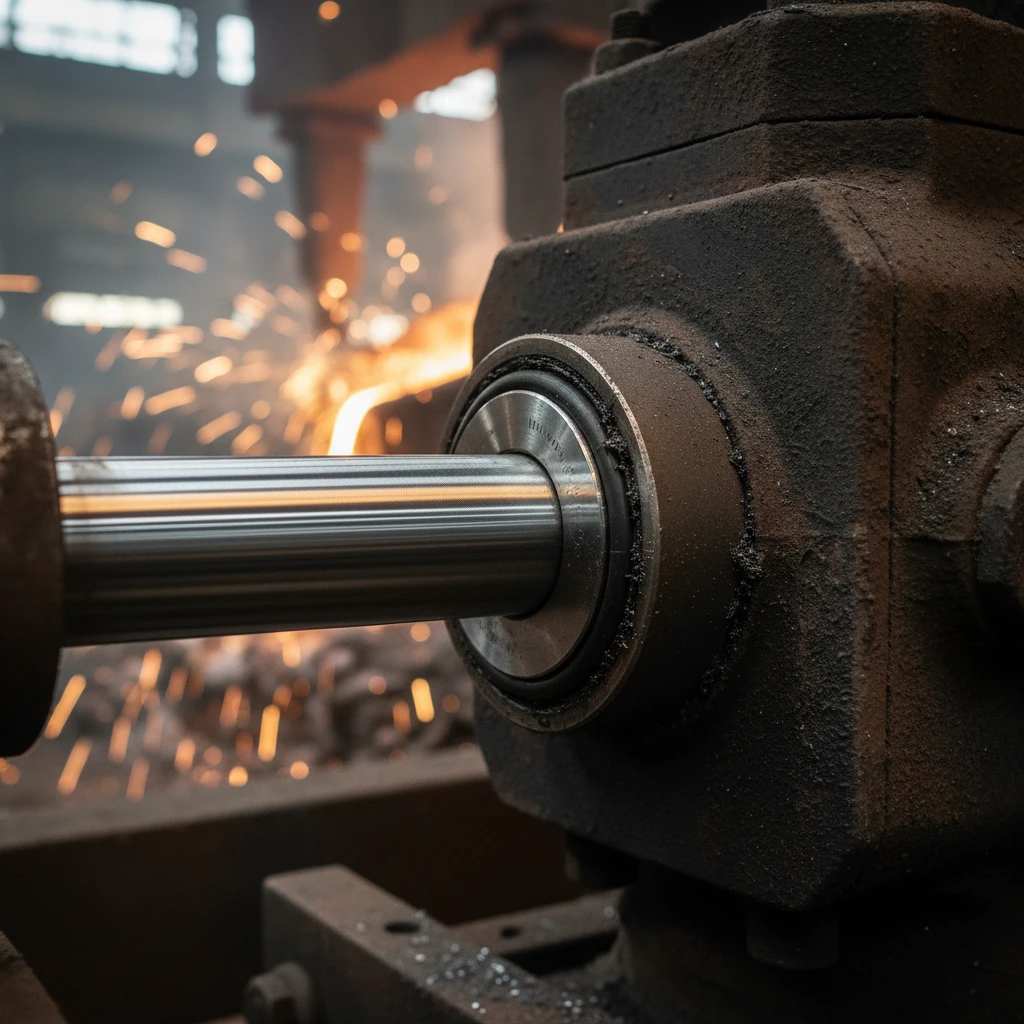

ویژگی دوم، پوشش شفت است. محیط ریخته گری پر از گرد و غبار فلزی و ماسه است. شفت جک باید دارای پوشش کروم سخت (Hard Chrome) با ضخامت بالا باشد. این پوشش مانع از خط افتادن روی شفت می شود. ویژگی سوم، استفاده از سیالات مقاوم در برابر آتش است. روغن هیدرولیک معمولی قابل اشتعال است. در مجاورت کوره، باید از روغن های پایه آب گلیکول استفاده کرد. طبیعتاً جک شما باید با این نوع سیالات سازگاری داشته باشد، زیرا برخی آب بند ها در تماس با آب گلیکول خورده می شوند.

 چالش ها و علل خرابی جک هیدرولیک در ریخته گری

حتی بهترین تجهیزات هم در شرایط سخت دچار مشکل می شوند. شناخت علل خرابی به شما کمک می کند تا پیشگیری کنید. شایع ترین دلیل خرابی جک هیدرولیک در ریخته گری، آلودگی روغن است. ذرات میکروسکوپی محیط کارگاه وارد مخزن روغن شده و سپس به داخل سیلندر پمپ می شوند. این ذرات مانند سنباده عمل کرده و سطح داخلی لوله سیلندر را خراش می دهند.

چالش بعدی، حرارت بیش از حد است. افزایش دما باعث رقیق شدن روغن می شود. وقتی روغن رقیق شود، نمی تواند فیلم محافظتی لازم را بین قطعات فلزی ایجاد کند. نتیجه این امر، سایش فلز روی فلز و خرابی زودرس است. همچنین شوک های حرارتی می تواند باعث تغییر شکل جزئی قطعات دقیق شده و منجر به گیرپاژ کردن جک شود. نشتی های خارجی نیز یکی دیگر از چالش هاست که علاوه بر هدر رفتن روغن، خطر آتش سوزی در محیط کارگاه را افزایش می دهد.

 راهنمای نگهداری و افزایش طول عمر سیلندرها

برای اینکه جک هیدرولیک در ریخته گری عمر طولانی تری داشته باشد، باید یک برنامه تعمیر و نگهداری پیشگیرانه (PM) داشته باشید. اولین قدم، بازرسی چشمی روزانه است. اپراتور باید هر روز شفت جک ها را بررسی کند تا اثری از خط و خش یا نشتی روغن نباشد. وجود روغن روی بدنه جک، اولین زنگ خطر برای خرابی پکینگ هاست.

قدم دوم، فیلتراسیون روغن است. حتماً از فیلترهای با کیفیت در مسیر برگشت روغن استفاده کنید و آن ها را به صورت دوره ای تعویض نمایید. استفاده از کاور های محافظ نسوز برای شفت جک ها، اقدامی بسیار هوشمندانه است. این کاورها (که معمولاً آکاردئونی هستند) مانع از نشستن گرد و غبار و ذرات مذاب روی شفت صیقلی می شوند. همچنین سیستم خنک کننده روغن (Air Cooler یا Water Cooler) را چک کنید تا دمای روغن همیشه در محدوده استاندارد (معمولاً بین ۴۰ تا ۶۰ درجه سانتی گراد) باقی بماند.

 راهنمای خرید و سفارش جک هیدرولیک در ریخته گری

هنگام سفارش ساخت یا خرید جک، باید اطلاعات دقیقی به سازنده بدهید. صرفاً گفتن اینکه یک جک ۱۰ تن می خواهم کافی نیست. برای داشتن بهترین جک هیدرولیک در ریخته گری، باید شرایط محیطی را شرح دهید. حتماً به سازنده بگویید که جک در نزدیکی کوره نصب می شود یا در قسمت های خنک تر کارگاه.

نوع نصب جک نیز بسیار مهم است. آیا جک از طریق فلنج متصل می شود یا از طریق چشم و پین؟ در کاربردهای ریخته گری که امکان انحراف محور وجود دارد، استفاده از اتصالات مفصلی (Spherical Bearing) در دو سر جک پیشنهاد می شود. این اتصالات مانع از وارد شدن نیرو های جانبی مخرب به شفت جک می شوند. همچنین درباره سرعت کاری جک با سازنده مشورت کنید. اگر نیاز به سرعت های بالا دارید (مانند دستگاه دایکاست)، پورت های ورودی و خروجی روغن باید بزرگتر طراحی شوند تا از داغ شدن روغن جلوگیری شود. گارانتی و خدمات پس از فروش را نیز فراموش نکنید؛ جک های ریخته گری همواره در معرض استهلاک هستند و دسترسی به قطعات یدکی حیاتی است.

 جمع بندی و نتیجه گیری

صنعت ریخته گری بدون نیروی قدرتمند هیدرولیک قابل تصور نیست. از بستن قالب های سنگین دایکاست گرفته تا تخلیه ایمن کوره های ذوب، همگی وابسته به عملکرد صحیح سیلندرها هستند. انتخاب درست جک هیدرولیک در ریخته گری، نه تنها یک هزینه نیست، بلکه سرمایه گذاری برای جلوگیری از توقف خط تولید است.

ما در این مقاله دو مدل اصلی، یعنی جک های پرسرعت دایکاست و جک های قدرتمند کوره را بررسی کردیم. دیدیم که عواملی مانند حرارت، آلودگی و فشار بالا چگونه می توانند بر عملکرد سیستم تاثیر بگذارند. با رعایت نکاتی همچون استفاده از پکینگ های وایتون، شفت های کروم سخت و فیلتراسیون دقیق، می توانید عمر تجهیزات خود را چندین برابر کنید.

اگر برای خط تولید خود نیاز به مشاوره تخصصی دارید یا جک های هیدرولیک کارخانه شما دچار افت فشار و خرابی شده اند، همین حالا با کارشناسان فنی ما تماس بگیرید. تیم ما آماده است تا با طراحی و ساخت جک های سفارشی مخصوص شرایط سخت کاری، آرامش را به خط تولید شما بازگرداند.
