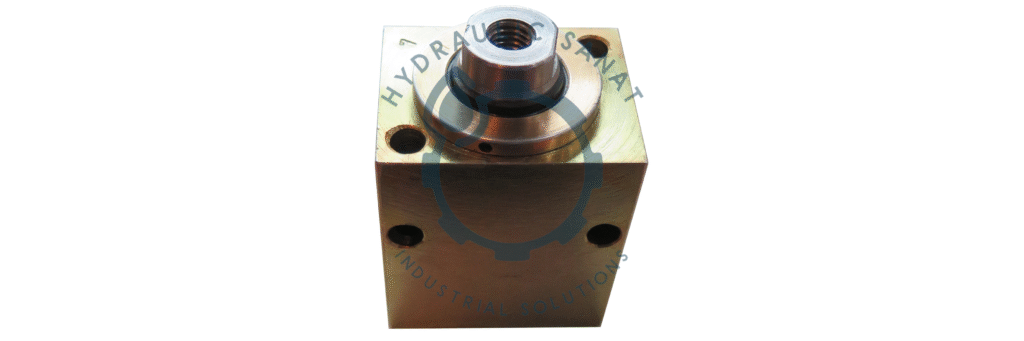

جک هیدرولیک قالب، نوعی جک هیدرولیکی است که در قالب‌های صنعتی برای اعمال فشار و جابجایی قطعات استفاده میشود. این جک‌ها معمولاً در فرآیندهای قالب‌گیری، مانند تونل لاینینگ و قالب‌های بتن‌ریزی، به کار می‌روند
جک هیدرولیک قالب کجا استفاده میشود
جک هیدرولیک قالب در صنایع مختلفی مورد استفاده قرار می‌گیرد، به‌ویژه در کاربردهایی که نیاز به اعمال فشار دقیق و کنترل‌شده دارند. برخی از موارد استفاده عبارتند از:
- قالب‌های تزریق پلاستیک: برای اعمال نیروی دقیق در فرآیند قالب‌گیری پلاستیک.
- قالب‌های فلزی و ریخته‌گری: در تولید قطعات فلزی و ریخته‌گری صنعتی.
- ماشین‌آلات صنعتی: در دستگاه‌های پرس و تجهیزات تولیدی برای اعمال نیروی هیدرولیکی.
- خطوط تولید خودروسازی: در فرآیندهای مونتاژ و شکل‌دهی قطعات خودرو.
- تجهیزات کشاورزی و ساختمانی: در ماشین‌آلات سنگین و تجهیزات ساخت‌وساز.
- لاینینگ تونل: برای قالب‌گیری بتن در تونل‌ها و کانال‌های مختلف.
جک هیدرولیک قالب با چه فشاری کار میکند؟
فشار کاری جک‌های هیدرولیک قالب بسته به نوع و کاربرد آن‌ها متفاوت است. به‌طور کلی، فشار کاری استاندارد برای جک‌های صنعتی معمولاً 160 بار است، اما در مدل‌های پرفشار این مقدار می‌تواند تا 300 بار نیز افزایش یابد. این فشار تعیین‌کننده ضخامت و نوع آلیاژی است که برای ساخت بدنه و پیستون جک استفاده میشود.
جک هیدرولیک قالب چقد نیرو وارد میکند؟
نیرویی که یک جک هیدرولیک قالب وارد میکند، به فشار روغن هیدرولیک و سطح مقطع پیستون بستگی دارد. این نیرو با استفاده از فرمول زیر محاسبه میشود:
F = P \times A
که در آن:
- F نیروی تولید شده (نیوتن)
- P فشار روغن هیدرولیک (پاسکال)
- A سطح مقطع پیستون (متر مربع)
به‌طور معمول، جک‌های هیدرولیک صنعتی می‌توانند نیروهایی در محدوده چندین تن تولید کنند. برای مثال، اگر فشار کاری 250 بار باشد و سطح مقطع پیستون 50 سانتی‌متر مربع، نیروی تولید شده حدود 125,000 نیوتن (12.5 تن( خواهد بود.
محل نصب با پیچ چگونه است؟
نصب جک هیدرولیک قالب با پیچ معمولاً به روش‌های مختلفی انجام میشود که بستگی به نوع جک و محل استفاده آن دارد. برخی از رایج‌ترین روش‌های نصب عبارتند از:
- نصب با بست U شکل – در این روش، جک با استفاده از پیچ‌های مقاوم به یک پایه یا سطح ثابت متصل میشود. این نوع نصب امکان حرکت در زوایای مختلف را فراهم میکند.
- نصب فلنجی – در این روش، جک دارای فلنج مربعی یا مستطیلی است که با پیچ و مهره به سطح مورد نظر متصل میشود. این روش برای تثبیت جک در محل‌های پرتنش مناسب است.
- نصب پاشنه‌ای – در این روش، جک با استفاده از بوش‌های کمربندی در سر یا وسط سیلندر نصب میشود. این نوع نصب معمولاً در سیستم‌های متحرک کاربرد دارد.
- نصب پایه‌ای – در این روش، جک روی یک صفحه فلزی نصب شده و با پیچ‌های مخصوص در جای خود ثابت میشود.
محدودیت فضایی چقدر میباشد؟
محدودیت فضایی جک‌های هیدرولیک قالب بستگی به نوع طراحی، ابعاد سیلندر، و محل نصب آن دارد. برخی از عوامل مؤثر بر محدودیت فضایی عبارتند از:
- ابعاد سیلندر و پیستون: جک‌های بزرگ‌تر نیاز به فضای بیشتری دارند، در حالی که مدل‌های کامپکت برای فضاهای محدود طراحی شده‌اند.
- نوع نصب: جک‌هایی که به‌صورت فلنجی یا پایه‌ای نصب می‌شوند، فضای بیشتری اشغال می‌کنند، اما مدل‌های یکپارچه فضای کمتری نیاز دارند.
- حرکت پیستون: میزان کورس حرکت پیستون تعیین‌کننده فضای مورد نیاز برای عملکرد صحیح جک است.
- ملاحظات ایمنی: برای جلوگیری از برخورد با سایر تجهیزات، باید فضای کافی برای عملکرد بدون مانع جک در نظر گرفته شود.
مزایا و معایب جک هیدرولیک قالب؟
مزایا و معایب جک هیدرولیک قالب به عوامل مختلفی مانند نوع طراحی، کاربرد و شرایط استفاده بستگی دارد. در ادامه برخی از مهم‌ترین مزایا و معایب این جک‌ها را بررسی می‌کنیم:
✅ مزایا
- قدرت بالا: توانایی جابجایی و بلند کردن بارهای سنگین با نیروی کم.
- کنترل دقیق: امکان تنظیم حرکت پیستون با دقت بالا.
- دوام و طول عمر بالا: به دلیل استفاده از روغن هیدرولیک، قطعات کمتر دچار سایش می‌شوند.
- کاربرد گسترده: قابل استفاده در صنایع مختلف مانند ساختمان‌سازی، قالب‌بندی بتن، و ماشین‌آلات صنعتی.
- ایمنی بالا: عملکرد پایدار و کاهش خطرات ناشی از خرابی مکانیکی.
❌ معایب
- هزینه بالا: قیمت خرید و نگهداری جک‌های هیدرولیک نسبت به مدل‌های مکانیکی بیشتر است.
- نیاز به نگهداری منظم: بررسی و تعویض روغن هیدرولیک برای عملکرد بهینه ضروری است.
- احتمال نشتی روغن: در صورت خرابی یا فرسودگی، ممکن است روغن هیدرولیک نشت کند و باعث آلودگی محیط شود.
- سرعت عملکرد محدود: نسبت به سیستم‌های مکانیکی، سرعت حرکت پیستون ممکن است کمتر باشد.
- حساسیت به دما: در دماهای بسیار بالا یا پایین، عملکرد جک ممکن است تحت تأثیر قرار گیرد.
تفاوت جک هیدرولیک قالب با پنوماتیک چیست؟
جک‌های هیدرولیک و پنوماتیک هر دو برای جابجایی و اعمال نیرو در صنایع مختلف استفاده می‌شوند، اما تفاوت‌های مهمی دارند:
🔹 تفاوت‌های اصلی
- سیال عامل:
- جک هیدرولیک از مایعات (روغن هیدرولیک) استفاده میکند.
- جک پنوماتیک از هوای فشرده بهره می‌برد.
- توان و قدرت:
- جک هیدرولیک توانایی تحمل بارهای سنگین را دارد.
- جک پنوماتیک برای بارهای سبک‌تر مناسب است.
- سرعت عملکرد:
- جک پنوماتیک سریع‌تر عمل میکند.
- جک هیدرولیک کندتر اما پایدارتر است.
- دقت کنترل نیرو:
- جک هیدرولیک دقت بالایی در تنظیم نیرو دارد.
- جک پنوماتیک کنترل نیرو را با دقت کمتری انجام می‌دهد.
- هزینه نگهداری:
- جک هیدرولیک نیاز به نگهداری بیشتر دارد.
- جک پنوماتیک کم‌هزینه‌تر و ساده‌تر است.
- ایمنی و پاکیزگی:
- جک پنوماتیک تمیزتر است، زیرا از هوای فشرده استفاده میکند.
- جک هیدرولیک ممکن است نشتی روغن داشته باشد.
🔹 کاربردها
- جک‌های هیدرولیک در ماشین‌آلات سنگین، قالب‌بندی بتن، و صنایع فلزی استفاده می‌شوند.
- جک‌های پنوماتیک در خطوط تولید، ابزارهای بادی، و سیستم‌های خودکار کاربرد دارند.
