طراحی منیفولد هیدرولیک CNC از نقشه تا ساخت دقیق

در دنیای پرشتاب صنایع امروز، خرابی پمپ ها یا نشتی روغن، هزینه های سنگینی به خط تولید تحمیل می کند. بسیاری از مدیران فنی و مهندسان مکانیک برای حذف دردسرهای لوله کشی های سنتی در یونیت های قدیمی، به استفاده از بلوک های یکپارچه روی آورده اند. در واقع، طراحی منیفولد هیدرولیک CNC بهترین راهکار مهندسی برای مدیریت جریان سیال با دقت بالا و اتلاف انرژی ناچیز است. در این مقاله بررسی می کنیم که چگونه یک مدار مجتمع هیدرولیک، راندمان سیستم شما را متحول می کند.

 تفاوت منیفولد هیدرولیک CNC با سیستم های سنتی و لوله‌کشی

منیفولد یا بلوک هیدرولیک، جریان سیال را بین پمپ ها، عملگرها و سایر اجزا هدایت می کند. در سیستم های سنتی، اتصالات رزوه ای و شیلنگ های متعدد، فضای زیادی اشغال می کنند و ریسک نشتی را افزایش می دهند.

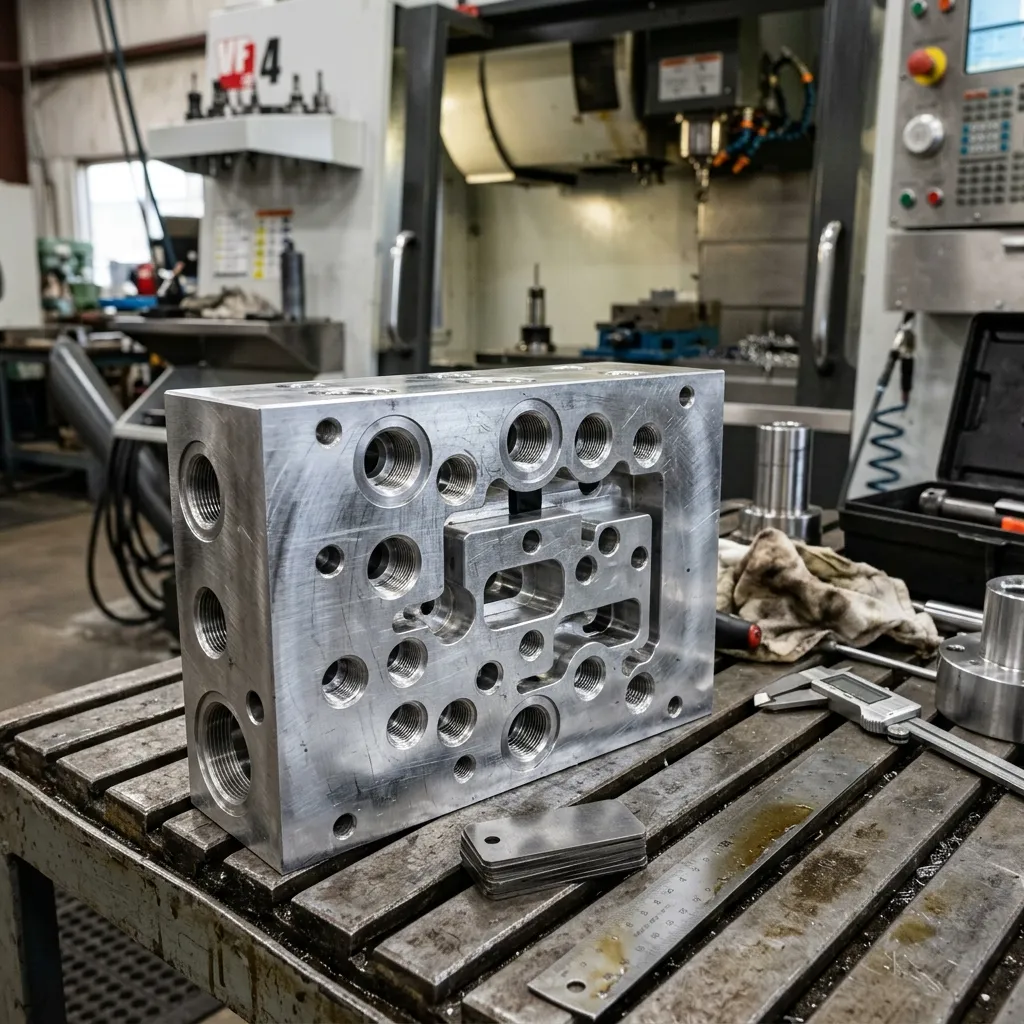

تیم های فنی با استفاده از طراحی منیفولد هیدرولیک CNC، تمام مسیر های پیچیده را در یک بلوک فلزی یکپارچه تجمیع می کنند. این روش، سیستمی جمع وجور و Plug & Play می سازد که نصب آن آسان است و نگهداری آن دردسر کمتری دارد.

اهمیت شبیه سازی سیالات در طراحی منیفولد هیدرولیک CNC برای کاهش افت فشار

افت فشار (ΔP) یکی از بزرگترین چالش های سیستم های هیدرولیک محسوب می شود. اگر مهندسان مسیرهای داخلی بلوک را به درستی طراحی نکنند، تداخل کانال ها و جریان های گردابی، روغن را بیش از حد گرم می کند و انرژی را هدر می دهد.

کارشناسان ما در هیدرولیک صنعت، پیش از ساخت فیزیکی، نقشه بلوک را با نرم افزارهای تخصصی مانند SolidWorks و MDTools شبیه سازی می کنند. این رویکرد به ما کمک می کند تا مسیرها را بهینه کنیم، سرعت سیال را در حد مجاز نگه داریم و از استهلاک زودرس پمپ های گران قیمت جلوگیری کنیم.

استاندارد های متریال و دقت در ماشین کاری CNC منیفولد هیدرولیک

مهندسان جنس بلوک هیدرولیک را بر اساس فشار کاری سیستم انتخاب می کنند. ما برای فشار های پایین و متوسط از آلومینیوم آلیاژی سری 6061 یا 7075 استفاده می کنیم. برای سیستم های پر فشار صنعتی، چدن داکتیل GGG40 یا GGG50 و همچنین فولاد کربنی گزینه های مناسب تری هستند.

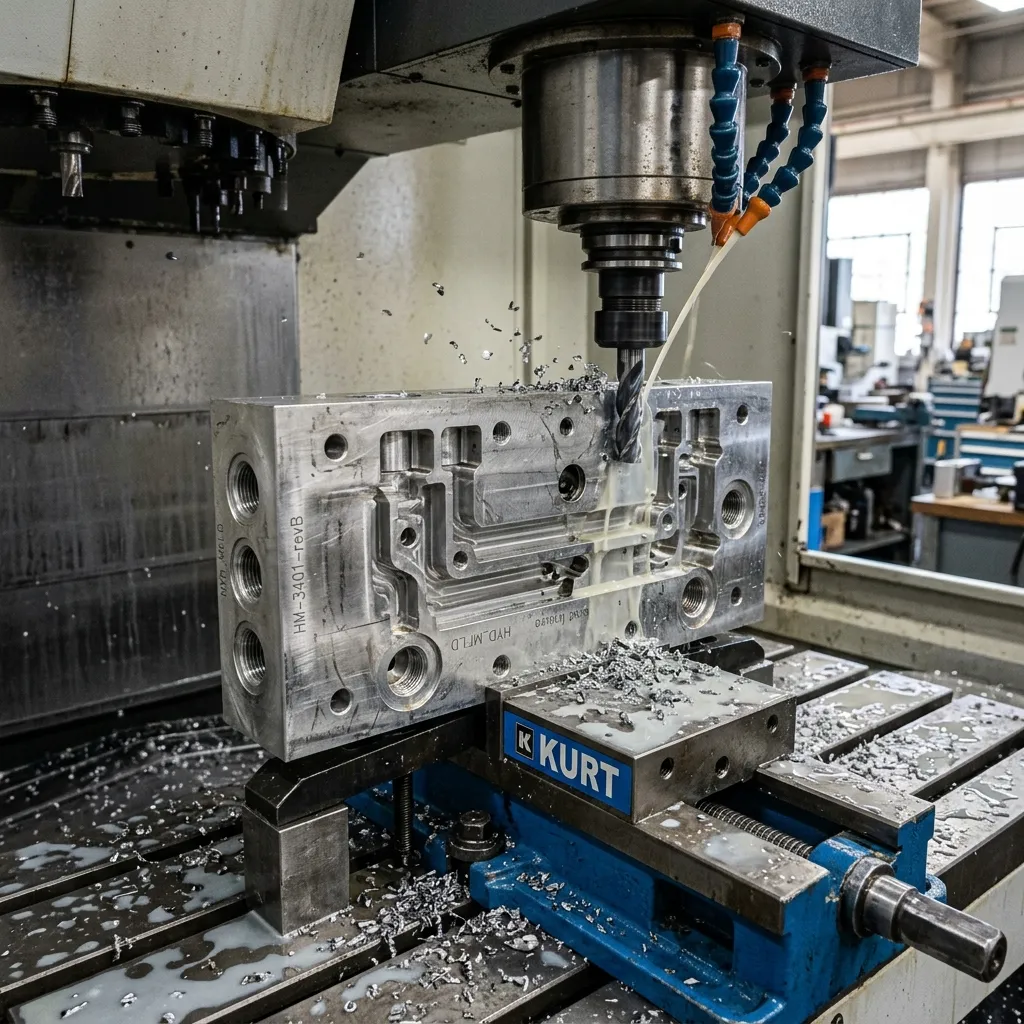

استفاده از مراکز ماشین کاری CNC برای تولید این قطعات، یک ضرورت فنی است. ماشین کاری CNC تلرانس های ابعادی دقیق و کیفیت سطح عالی را برای محل نشستن اورینگ ها فراهم می کند و آب بندی کامل سیستم در فشارهای بالا را تضمین می کند.

بررسی تله های بازار ایران در تولید بلوک های هیدرولیک

متأسفانه برخی کارگاه های غیرمجاز با هدف کاهش قیمت، بلوک ها را با دریل رادیال سوراخ کاری می کنند و به اشتباه آن را طراحی منیفولد هیدرولیک CNC می نامند. این کار باعث عدم هم راستایی پورت ها و نشتی های پنهان می شود.

مشکل دیگر، پلیسه گیری ناقص داخلی است. براده های فلزی باقی مانده در مسیر، پس از استارت سیستم وارد شیرهای پروپوشنال و کارتریجی می شوند و قطعات گران قیمت را از بین می برند. همچنین، استفاده از متریال های بازیافتی در فشار های بالای 200 بار، خطر ترکیدگی بلوک را افزایش می دهد.

مشاوره تخصصی و سفارش ساخت بلوک های سفارشی

طراحی منیفولد هیدرولیک CNC یک فرایند تخصصی است که مستقیماً با عمر قطعات و راندمان خط تولید شما ارتباط دارد. انتخاب یک بلوک غیراستاندارد شاید هزینه کمتری داشته باشد، اما خسارات ناشی از توقف خط تولید، آن را توجیه ناپذیر می کند. ما در هیدرولیک صنعت تمامی بلوک ها را پس از ماشین کاری، با روش اولتراسونیک شست وشو می دهیم و تحت تست هیدرواستاتیک (حداقل 1.5 برابر فشار نامی) قرار می دهیم.

برای دریافت مشاوره تخصصی، بررسی نقشه های مهندسی و سفارش ساخت بلوک های سفارشی، همین حالا با کارشناسان فنی هیدرولیک صنعت تماس بگیرید.

پاسخ به سوالات متداول درباره طراحی منیفولد هیدرولیک CNC

مزیت اصلی استفاده از منیفولد به جای لوله کشی هیدرولیک چیست؟

استفاده از بلوک منیفولد، نشتی های مکرر را حذف می کند، ابعاد سیستم را کاهش می دهد، افت فشار را به حداقل می رساند و عیب یابی یا تعویض شیرها را آسان تر می کند.

چرا پلیسه گیری داخلی بلوک هیدرولیک اهمیت زیادی دارد؟

ذرات فلزی باقی مانده از عملیات سوراخ کاری، پس از ورود به سیستم، شیرهای پروپوشنال و پمپ ها را تخریب می کنند و خسارات سنگینی به بار می آورند.

آیا منیفولدهای تولید شده تست فشار را می گذرانند؟

بله، متخصصان ما در هیدرولیک صنعت تمام بلوک ها را پیش از تحویل، تحت تست فشار (حداقل 1.5 برابر فشار کاری نامی) قرار می دهند تا از عدم وجود ترک های مویی و آب بندی کامل اطمینان حاصل کنند.
