خرید و راهنمای نصب کلمپ هیدرولیک ماشین کاری در خط تولید

کارگاه های ماشین کاری CNC همواره با چالش مهار ورق های فلزی دست و پنج نرم می کنند. ضخامت کم ورق، قطعه را در برابر نیروهای برشی (Cutting Forces) آسیب پذیر می سازد و ارتعاشات ناخواسته (Chatter) ایجاد می کند. مهندسان برای رسیدن به تلرانس های ابعادی دقیق و جلوگیری از اعوجاج، از کلمپ هیدرولیک ماشین کاری استفاده می کنند. این تجهیزات با حذف لرزش و تضمین صلبیت (Rigidity) سیستم، سرعت تولید را افزایش می دهند. در این مقاله، برتری های فنی این تجهیزات را نسبت به روش های سنتی بررسی می کنیم.

دلیل شکست جک های معمولی و پنوماتیک در ماشین کاری دقیق

بسیاری از کارگاه ها برای کاهش هزینه ها به سراغ جک های پنوماتیک می روند، اما سیستم های پنوماتیک به دلیل خاصیت تراکم پذیری هوا (Air Compressibility)، رفتار فنری نشان می دهند و نمی توانند نیروی مهار (Clamping Force) پایدار ایجاد کنند. در مقابل، سیستم هیدرولیک به دلیل تراکم ناپذیری روغن، عملکردی صلب دارد. جک های هیدرولیک استاندارد، برخلاف جک های معمولی بازار، با پکینگ های مقاوم به سایش طراحی می شوند تا در فشار کاری (Operating Pressure) بالا، دچار نشتی داخلی نشوند. افت فشار حتی به میزان کم، باعث رها شدن قطعه زیر ابزار و شکستن اینسرت های گران قیمت می شود.

کنترل دقیق نیرو با گیره هیدرولیکی و حفظ سلامت قطعه کار

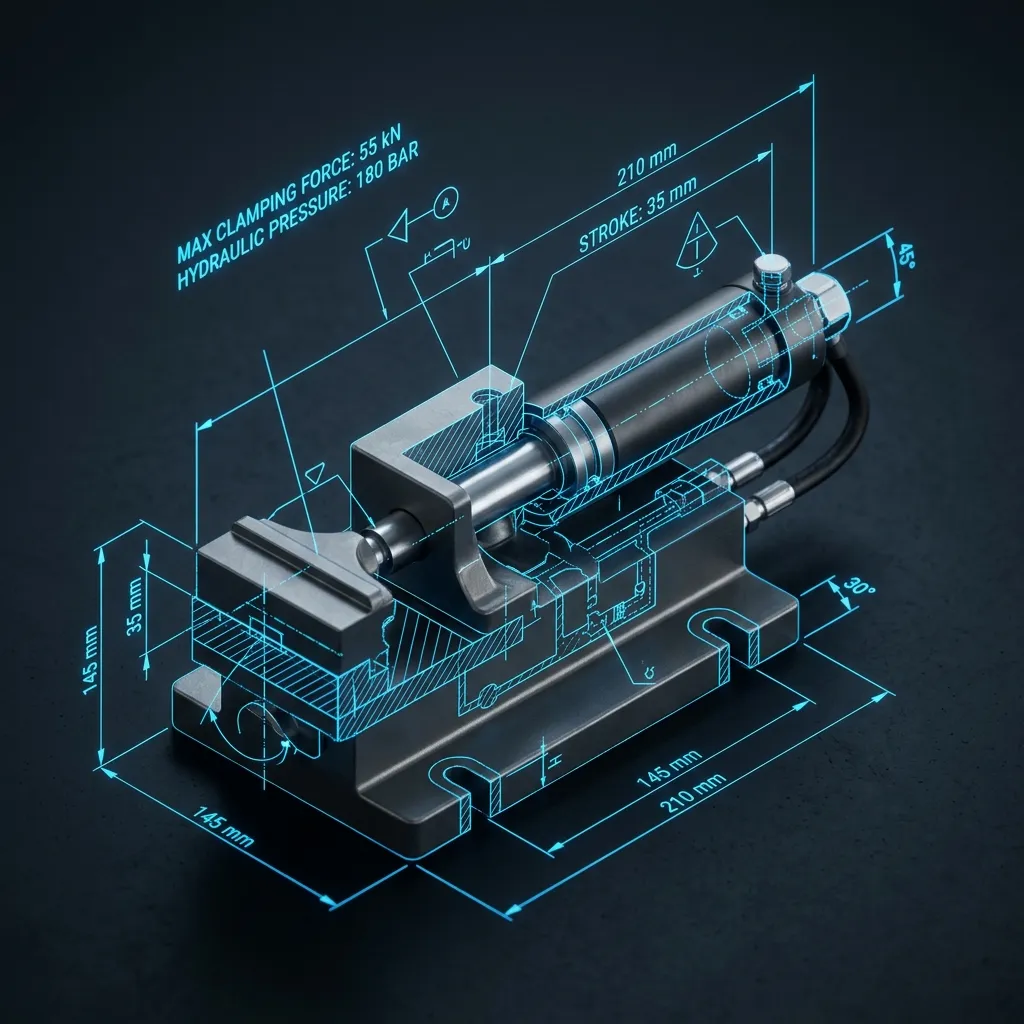

کلمپ هیدرولیک ماشین کاری نیروی مهار را بر اساس خواص مکانیکی قطعه مدیریت می کند. ورق های فلزی به دلیل ضخامت کم، مستعد تغییر شکل پلاستیک هستند؛ بنابراین مهندسان با نصب شیرهای کنترل فشار (Pressure Reducing Valves) روی مدار، فشار ورودی به سیلندر را کنترل می کنند تا نیرو از حد تسلیم ورق فراتر نرود و سطح قطعه له نشود. ما در طراحی فیکسچرهای پیشرفته، با محاسبه دقیق سطح مقطع سیلندر و فشار سیستم (بر حسب Bar)، نیروی مهار (کیلو نیوتن) را دقیقاً مطابق با بار برشی ابزار تعیین می کنیم.

اتوماسیون و یکپارچگی کلمپ هیدرولیک ماشین کاری با کنترلر CNC

کلمپ های دورانی (Swing Clamp) و بازویی (Link Clamp) فرایند مهار را متحول کرده اند. در فیکسچر های مدرن، اپراتور فقط با یک فرمان به یونیت هیدرولیک (Hydraulic Power Pack)، سیکل کاری (Cycle Time) را به حداقل می رساند. همچنین، اتصال این سیستم به کنترلر CNC از طریق سنسور های موقعیت (Proximity Sensors) امنیت خط تولید را تضمین می کند؛ دستگاه تا زمان دریافت سیگنال “فیکس شدن قطعه”، شروع به کار نمی کند. برای جلوگیری از افت ناگهانی فشار حین ماشین کاری، ما از آکومولاتور ها (Accumulators) در مدار استفاده می کنیم تا فشار مهار به طور مداوم حفظ شود.

جمع بندی و نکات کلیدی در خرید کلمپ هیدرولیک ماشین کاری

طراحی صحیح فیکسچر های CNC، مرز بین یک خط تولید سودده و یک فاجعه صنعتی است. استفاده از شیر های توالی (Sequence Valve) برای بستن مرحله ای کلمپ ها، کنترل دقیق کورس حرکتی (Stroke) و پایش مداوم نیرو، عمر مفید دستگاه و ابزار شما را افزایش می دهد. تجهیزات هیدرولیک به محاسبات دقیق مهندسی نیاز دارند و کوچک ترین اشتباه در انتخاب نوع کلمپ (خطی یا دورانی)، هزینه های سنگینی به شما تحمیل می کند.

اگر برای طراحی فیکسچر، انتخاب کلمپ (Swing یا Link) و تجهیز خط تولید خود نیاز به راهنمایی دارید، کارشناسان ما در «هیدرولیک صنعت» آماده پاسخگویی به شما هستند. برای دریافت مشاوره تخصصی و طراحی اختصاصی، همین حالا به صفحه تماس با ما مراجعه کنید تا بهترین راهکار فنی را به شما ارائه دهیم.

پاسخ به سوالات متداول درباره کلمپ هیدرولیک ماشین کاری (FAQ)

آیا نیروی کلمپ هیدرولیک باعث له شدگی ورق های نازک می شود؟

خیر. با استفاده از شیرهای فشارشکن (Pressure Reducing Valves)، ما فشار کاری سیستم را دقیقاً متناسب با مقاومت ساختاری ورق تنظیم می کنیم تا از تغییر شکل پلاستیک قطعه جلوگیری شود.

چرا در فیکسچرهای مدرن از کلمپ دورانی استفاده می شود؟

کلمپ دورانی (Swing Clamp) هنگام باز شدن، بازوی خود را به صورت چرخشی کنار می برد؛ این ویژگی فضای بارگذاری وسیعی (Clearance) برای اپراتور یا ربات فراهم می کند و زمان سیکل کاری (Cycle Time) را به شدت کاهش می دهد.

چرا سیستم پنوماتیک برای مهار قطعه در فرزکاری مناسب نیست؟

گازها خاصیت تراکم پذیری دارند و در برابر ضربات ابزار برشی، رفتار فنری از خود نشان می دهند. این ارتعاشات باعث ایجاد Chatter و افت کیفیت سطح می شود، در حالی که سیستم کلمپ هیدرولیک ماشین کاری به دلیل سیالِ تراکم ناپذیر، نیروی صلب و پایداری ایجاد می کند.
