روغن هیدرولیک همواره مسیری را انتخاب می کند که کمترین مقاومت را دارد. وقتی دو یا چند جک هیدرولیک را به یک پمپ و مدار مشترک وصل می کنید، جکی که بار کمتری روی آن قرار دارد یا اصطکاک داخلی پکینگ های آن کمتر است، زودتر حرکت می کند. سنکرون سازی جک هیدرولیک به مجموعه روش ها و مدارهایی گفته می شود که حرکت هم زمان، هم سرعت و موازی دو یا چند سیلندر هیدرولیک را حتی در شرایط بار نامتقارن تضمین می کنند.
اگر جک های یک دستگاه صنعتی مانند پرس، بالابر هیدرولیک، گیوتین یا سیستم های تخلیه سنگین همگام حرکت نکنند، بار به شکل کج جابه جا می شود. این ناهماهنگی باعث ایجاد گشتاور خمشی شدید روی میله پیستون (شفت)، سایش نامتعادل پکینگ ها و در نهایت قفل کردن یا خم شدن جک در داخل سیلندر می شود. بنابراین اجرای یک سیستم سنکرون استاندارد، سلامت کل سازه و ماشین آلات را حفظ می کند.

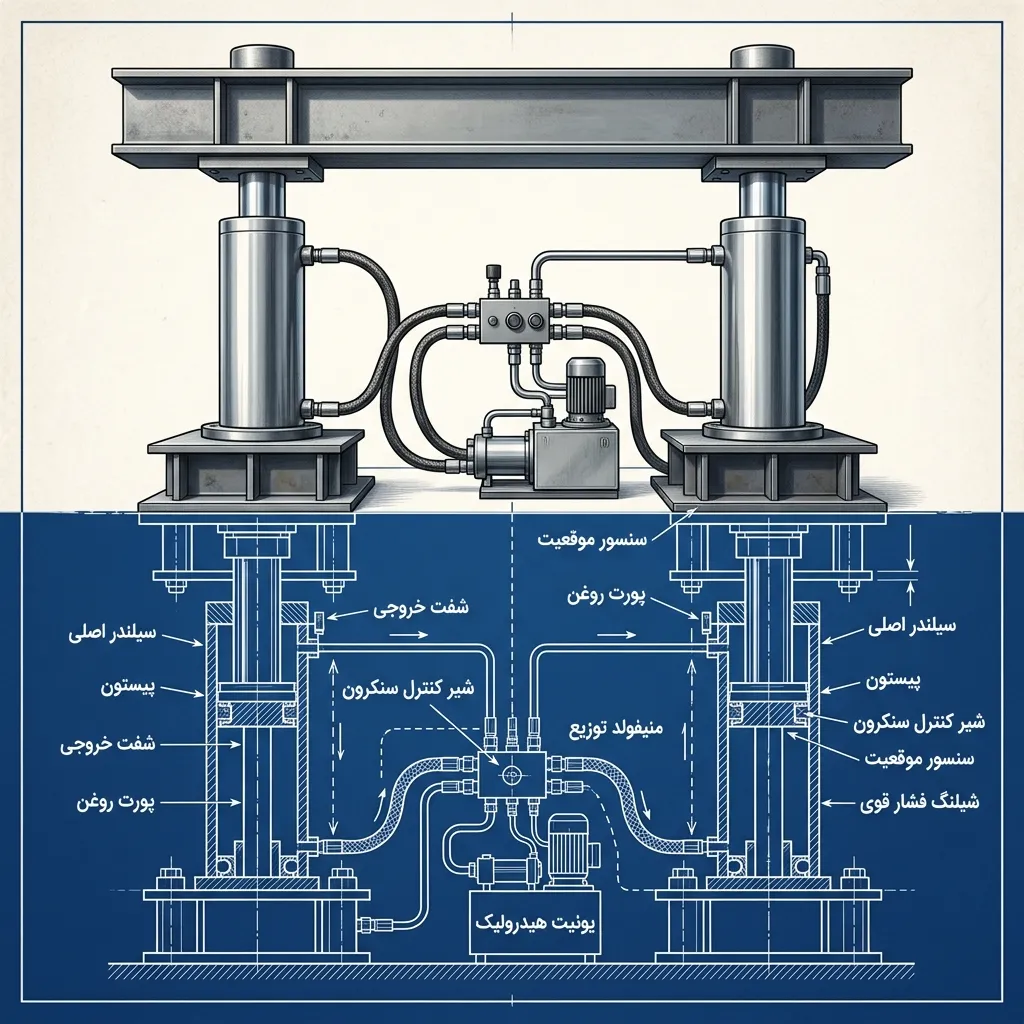

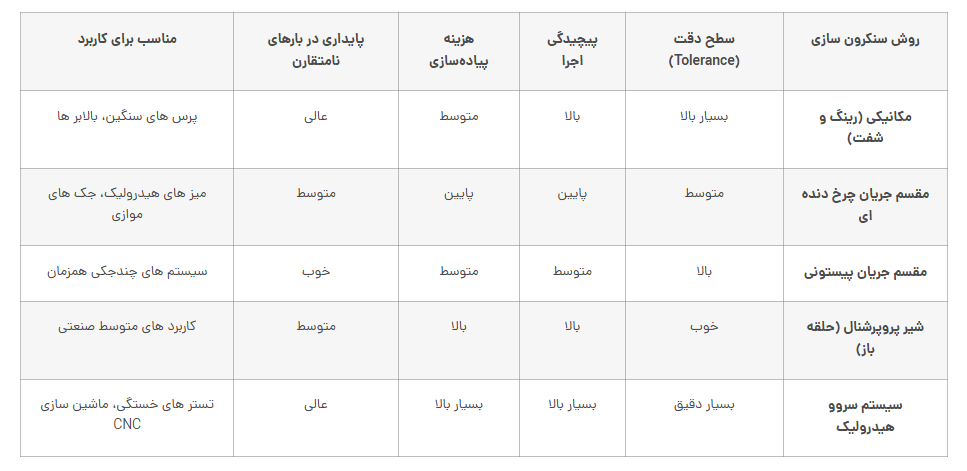

برای همگام سازی حرکت سیلندر ها بر اساس دقت مورد نیاز، نوع بار و بودجه پروژه از سه مکانیزم مهندسی استفاده می شود:
نادیده گرفتن بالانس هیدرولیک یا انتخاب روش اشتباه، خسارت های مالی سنگینی به خطوط تولید وارد می کند:
بهترین راهکار، ابتدا باید پارامترهایی نظیر حداکثر فشار کاری، طول کورس جک ها، میزان نا متقارن بودن بار و دقت مورد نیاز محصول نهایی را بررسی کنید. برای مثال، اگر در ساخت یک بالابر خانگی هستید، روش مکانیکی یا مدار سری (Master-Slave) کافی است، اما برای ساخت یک پرس 1000 تن، هیچ راهکاری جز شیر پروپشنال و بازخورد الکترونیکی پاسخگو نخواهد بود.

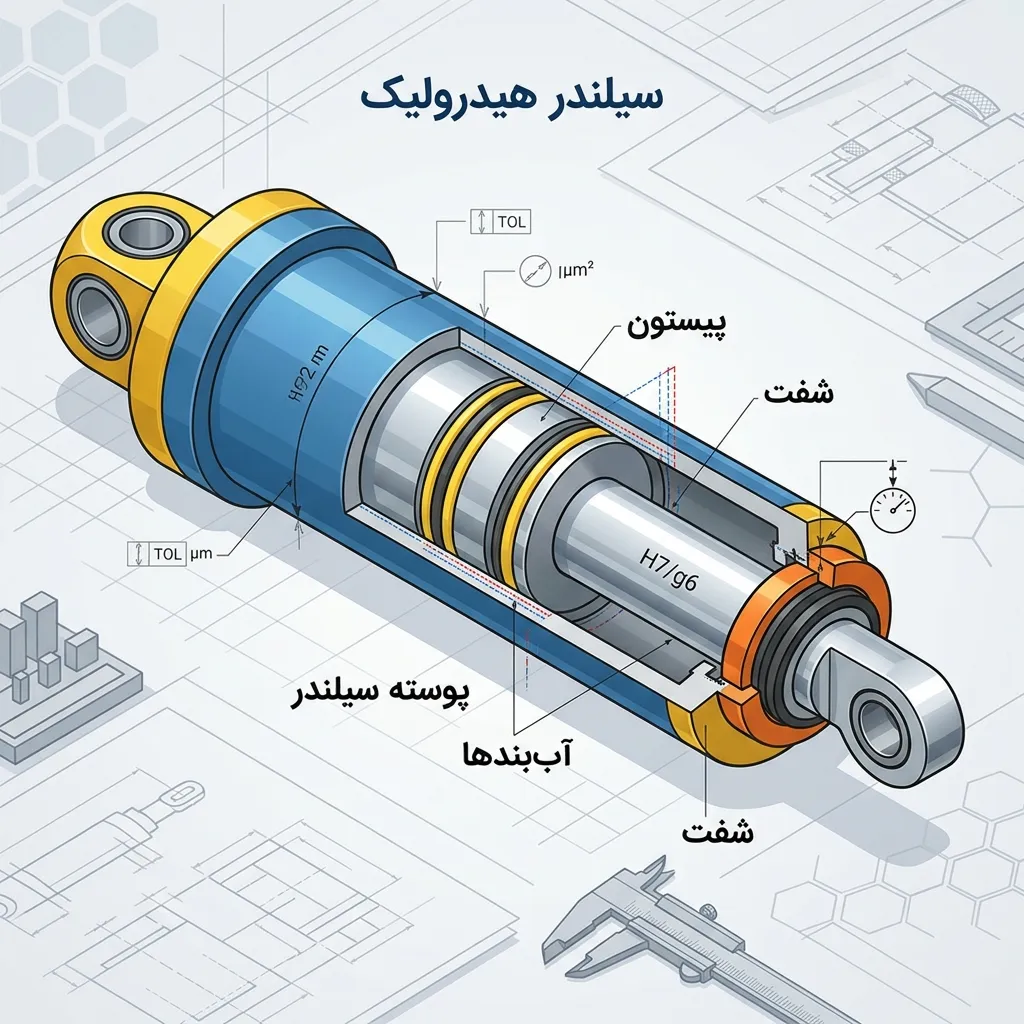

همچنین کیفیت ساخت جک ها اهمیت حیاتی دارد. جک هایی که با لوله های سیلندری هونینگ شده و شفت های کروم سخت استاندارد تولید می شوند، اصطکاک داخلی یکسانی دارند که خود به حفظ همگامی طبیعی مدار کمک می کند.
سنکرون سازی جک هیدرولیک یکی از حساس ترین مراحل طراحی در سیستم های چندجکه است که از تخریب سازه و توقف خط تولید جلوگیری می کند. چه از روش های سنتی مکانیکی و چه از تکنولوژی های هوشمند پروپشنال استفاده کنید، محاسبه دقیق دبی و فشار و استفاده از تجهیزات باکیفیت، تضمین کننده عملکرد بلندمدت دستگاه شماست.
اگر برای طراحی مدار همگام ساز یا ساخت جک های هیدرولیک اختصاصی متناسب با نیاز صنعت خود نیاز به مشاوره فنی دارید، کارشناسان ما آماده پاسخگویی به شما هستند. برای دریافت نقشه مدار، استعلام قیمت تجهیزات و مشاوره تخصصی رایگان، همین حالا به صفحه تماس با ما مراجعه کرده و با واحد فنی هیدرولیک صنعت ارتباط برقرار کنید.
آیا می توان با وصل کردن ساده خروجی پمپ به دو جک، آن ها را سنکرون کرد؟
خیر؛ به دلیل اختلاف مقاومت سیال و تفاوت ناچیز بار روی جک ها، روغن به سمتی می رود که فشار کمتری دارد و جک ها هرگز همزمان حرکت نخواهند کرد.
چرا در سیستم های با مقسم جریان، جک ها بعد از مدتی از تراز خارج می شوند؟
این به دلیل خطای انباشتگی و نشتی های بسیار ریز داخلی در مقسم یا پکینگ جک هاست که باید در انتهای کورس با شیرهای تخلیه فشار تصحیح شود.
دقیق ترین روش سنکرون سازی جک هیدرولیک کدام است؟
استفاده از سیستم کنترل حلقه بسته شامل شیرهای پروپشنال و خط کش های الکترونیکی دقیق ترین روش موجود در صنعت است.
