کاویتاسیون پمپ و جک و روش های مهار آن

پدیده کاویتاسیون پمپ و جک یکی از مخرب ترین آسیب های مکانیکی در سیستم های هیدرولیک صنعتی به شمار می رود که عملکرد روان خطوط تولید را مختل می کند. زمانی که فشار سیال در ورودی پمپ یا داخل محفظه سیلندر به کمتر از فشار بخار روغن افت می کند، حباب های بخار تشکیل می شوند و با ورود به ناحیه پرفشار منفجر می شوند. این فرآیند فرسایشی پیوسته سطوح فلزی را تخریب کرده و در مدت کوتاهی تجهیزات مدار را از کار می اندازد. در این راهنما به بررسی فیزیک این پدیده، نشانه های هشداردهنده و روش های مهندسی مهار آن می پردازیم.

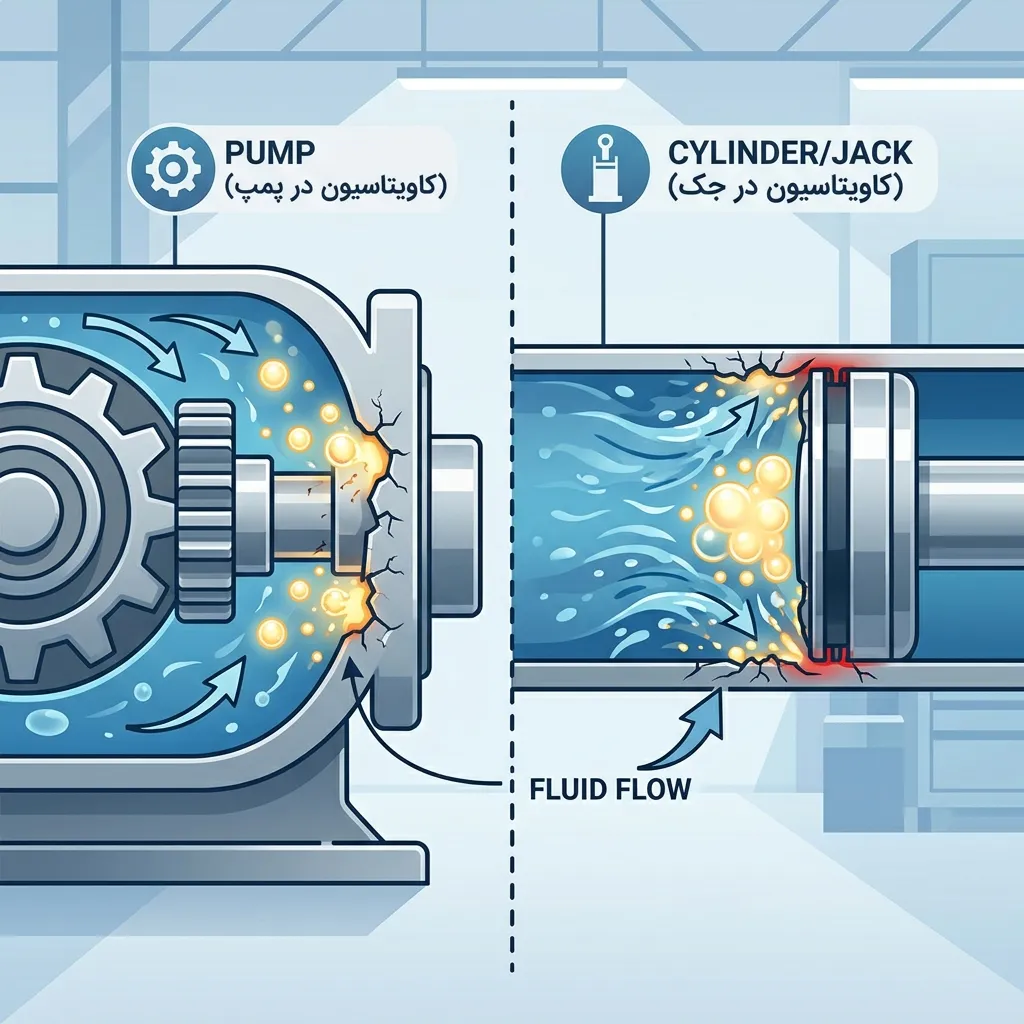

مکانیزم تشکیل حباب های بخار در پدیده کاویتاسیون پمپ و جک

تشکیل حباب ها بر اساس قوانین ترمودینامیک و مکانیک سیالات رخ می دهد. هر روغنی در یک فشار و دمای مشخص به نقطه جوش می رسد. اگر در مدار هیدرولیک افت فشار موضعی شدیدی رخ دهد و فشار مطلق روغن به کمتر از فشار بخار آن (Vapor Pressure) برسد، سیال در همان دمای کاری می جوشد و حباب های بخار روغنی آزاد می شوند.

این شرایط در گلوگاه ها، زانویی های تند، فیلتر های کثیف یا خطوط مکش باریک تشدید می شود. حباب های تشکیل شده به همراه جریان روغن به سمت خروجی پمپ یا داخل سیلندر با فشار بالا حرکت می کنند. در این نقطه، پدیده ایمپلوژن یا انفجار به سمت داخل رخ می دهد. میکروجت های حاصل از این پدیده فشاری فراتر از ۱۰۰۰ بار تولید می کنند و ریشه اصلی خسارت در کاویتاسیون پمپ و جک به شمار می روند.

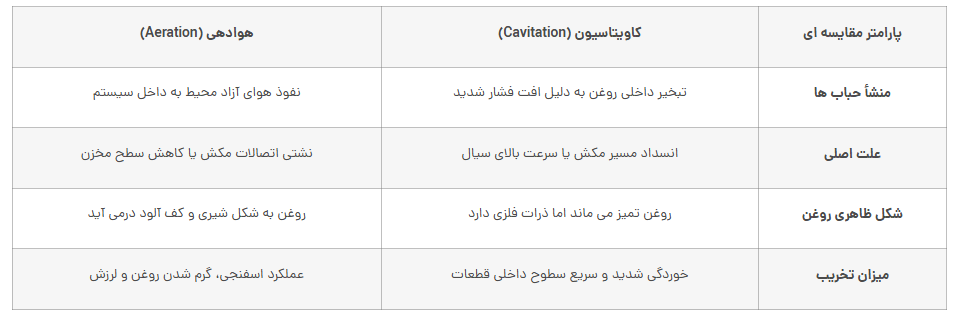

تفاوت پدیده هوادهی با خلاء روغن در سیستم هیدرولیک

بسیاری از تکنسین ها خلاء ناشی از جوشش روغن را با پدیده هوادهی (Aeration) اشتباه می گیرند، در حالی که منشأ و شیوه مهار این دو اختلال کاملاً با یکدیگر متفاوت است:

علائم صوتی و نشانه های بالینی کاویتاسیون پمپ و جک

شناسایی زودهنگام نشانه های کاویتاسیون پمپ و جک از تحمیل هزینه های سنگین توقف خط به مجموعه های صنعتی جلوگیری می کند. مهندسان نگهداری و تعمیرات باید این سه علامت اصلی را همواره پایش کنند:

شنیدن صدای خرد شدن سنگ ریزه در پمپ

واضح ترین علامت بروز این پدیده، تولید صدایی خشن و ممتد شبیه به خرد شدن سنگ ریزه در داخل پوسته پمپ است. این صدا مستقیماً از برخورد امواج شوک ناشی از انفجار حباب ها با پره ها یا پیستون ها ایجاد می شود.

لرزش شدید لوله ها و داغ شدن غیرعادی سیال

ترکیدن نامنظم حباب ها ضربات هیدرولیکی مکرری ایجاد می کند که لرزش شدیدی در بدنه پمپ و شیلنگ های فشارقوی به وجود می آورد. همچنین تمرکز انفجارها دمای موضعی سیال را در مجاری عبور به شدت بالا می برد.

حرکت پله ای و ضربه زدن شفت جک

وقتی حباب های تراکم پذیر وارد محفظه سیلندر می شوند، مانع از حرکت نرم و پیوسته پیستون زیر بارهای نامی خواهند شد. در نتیجه، شفت زیر بارهای سنگین دچار لرزش، جهش ناگهانی و عملکرد اسفنجی می شود.

خسارت های فنی و پیامدهای تخریب ناشی از کاویتاسیون

نادیده گرفتن نشانه های اولیه خلاء و جوشش روغن در مدار، آسیب های فنی پرهزینه ای به دنبال دارد:

ایجاد پیتینگ و خوردگی حفره ای روی سطوح فلزی

انفجار مکرر حباب ها سطوح صفحات بادامکی پمپ، نشیمنگاه شیرها و دیواره داخلی سیلندر را دچار خوردگی حفره ای (Pitting) می کند و ظاهر فلز را اسفنجی می سازد.

تخریب زودرس پکینگ ها و خط افتادن روی شفت سیلندر

حرارت لحظه ای ناشی از انفجار حباب ها و زبری حاصل از پیتینگ، آب بندهای پلیمری را می سوزاند و با نابودی پکینگ ها، موجب نشتی داخلی روغن می شود.

افت راندمان حجمی و نوسان دبی خروجی

با تخریب لقی های میکرونی میان قطعات متحرک در اثر کاویتاسیون پمپ و جک، دبی مفید کاهش یافته و راندمان خط افت چشمگیری پیدا می کند.

راهکارهای مهندسی جهت پیشگیری و مهار کاویتاسیون پمپ و جک

برای مهار اصولی کاویتاسیون پمپ و جک، اجرای این دستورالعمل های فنی در طراحی و نگهداری مدار الزامی است:

1. اصلاح قطر خط مکش: قطر لوله ورودی پمپ را به گونه ای محاسبه کنید که سرعت روغن در بازه استاندارد ۰.۶ تا ۱.۲ متر بر ثانیه باقی بماند.
2. سرویس منظم فیلتر مکش: گرفتگی استرینر ورودی از شایع ترین دلایل خلاء است؛ فیلترها را طبق جدول زمان بندی بازبینی و تعویض کنید.
3. انتخاب ویسکوزیته متناسب با دمای کاری: استفاده از روغن های بسیار غلیظ در شروع کار سیستم در محیط های سرد، مانع مکش روان می شود. انتخاب گریدی نظیر ISO VG 46 جریان سیال را پایدار می سازد.
4. استفاده از شیرهای ضد خلاء: در مدارهایی که سیلندر تحت بار کششی تند حرکت می کند، تعبیه شیرهای پرکننده و آنتی کاویتاسیون مانع از افت فشار ناگهانی داخل محفظه می شود.

جمع بندی و راهنمای دریافت مشاوره فنی از هیدرولیک صنعت

مهار به موقع پدیده کاویتاسیون پمپ و جک تضمین کننده دوام قطعات مکانیکی و پایداری فرآیند تولید کارخانه است. با طراحی درست ورودی پمپ، انتخاب لوله کشی متناسب و نصب شیرآلات ضد خلاء، می توان این ریسک را به صفر رساند.

مجموعه «هیدرولیک صنعت» با تکیه بر دانش فنی مهندسان خود در زمینه طراحی و ساخت انواع جک های هیدرولیک و پنوماتیک صنعتی، آماده ارائه خدمات بازبینی و تأمین سیلندرهای سفارشی است. جهت دریافت مشاوره تخصصی، با مهندسان ما در تماس باشید:

پاسخ به سوالات متداول درباره کاویتاسیون پمپ و جک

۱. آیا صدای زوزه پمپ نشانه قطعی کاویتاسیون پمپ و جک است؟

خیر؛ عدم هم راستایی کوپلینگ یا نفوذ هوا به مخزن نیز صدا تولید می کنند، اما صدای کاویتاسیون شبیه به برخورد دانه های ریز ساچمه و خرد شدن سنگ ریزه است.

۲. نشانه اصلی بروز این اختلال در سیلندرهای هیدرولیک چیست؟

لرزش شدید شفت هنگام جابه جایی بار، داغ شدن غیرعادی بدنه سیلندر و پاره شدن پی در پی آب بندها از علائم بارز آن هستند.

۳. افزایش دور الکتروموتور چگونه باعث تشدید کاویتاسیون می شود؟

با افزایش دور موتور، پمپ به دبی ورودی بیشتری نیاز دارد. اگر مقطع لوله مکش پاسخگوی این سرعت نباشد، افت فشار شدید رخ داده و روغن به جوشش می افتد.
