انتخاب نادرست تجهیزات در سیستم های پایپینگ و ابزار دقیق، تنها یک اشتباه فنی ساده به شمار نمی آید؛ بلکه این خطا مستقیماً خط تولید کارخانه را متوقف می کند و خسارت های مالی سنگینی به همراه می آورد. وقتی مهندسان یک اکچویتور دورانی شیر صنعتی ضعیف تر از حد مجاز را انتخاب می کنند، شیر در لحظه اوج فشار خط باز نمی شود. از سوی دیگر، خرید یک عملگر بیش از حد قوی نیز به شفت شیر آسیب مکانیکی جدی می زند.
در این مقاله تخصصی، ما به شما کمک می کنیم تا با بررسی پارامتر های فنی مانند گشتاور، فشار شبکه و نوع سیال، بهترین عملگر را برای شیر های توپی و پروانه ای انتخاب کنید و اسیر آمار های نادرست کاتالوگ های غیر معتبر نشوید.

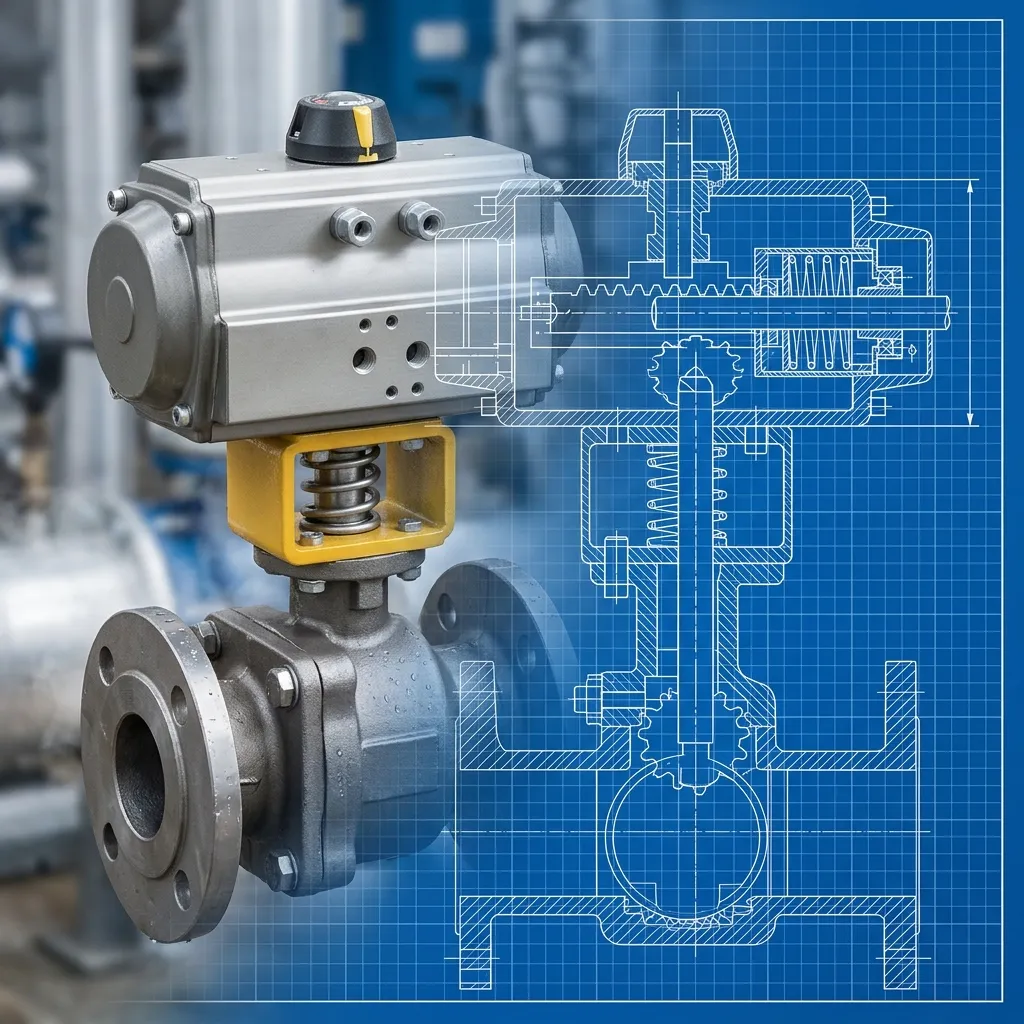

اکچویتور دورانی شیر صنعتی انرژی ذخیره شده در هوای فشرده، روغن هیدرولیک یا جریان برق را به حرکت دورانی تبدیل می کند. این تجهیزات موقعیت شیر های ربع گرد مثل شیر پروانه ای، شیر توپی و پلاگ ولو را کنترل می کنند. سازندگان معتبر این سیستم ها را بر پایه مکانیزم های راک اند پینیون برای گشتاور یکنواخت و اسکاچ یوک برای شیر های سنگین صنعتی تولید می کنند.

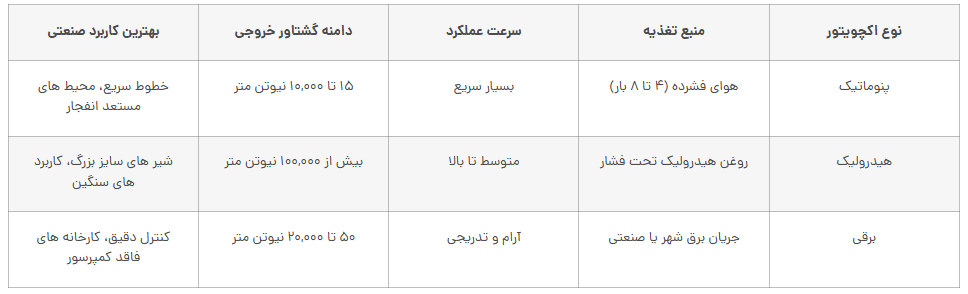

مهندسان اتوماسیون برای کنترل شیرآلات از سه فناوری مختلف استفاده می کنند. شما باید نوع عملگر را با توجه به سرعت، توان مورد نیاز و زیرساخت کارخانه خود انتخاب کنید.
مهندسان فرآیند در اولین گام انتخاب اکچویتور دورانی شیر صنعتی، مقادیر گشتاور شیر را استخراج می کنند. شما باید سه شاخص گشتاور را بررسی کنید:
شما همواره باید یک ضریب اطمینان بین ۲۰ تا ۳۰ درصد را به این محاسبات بیفزایید. متاسفانه برخی عرضه کنندگان، گشتاور تجهیزات بی کیفیت بازار را بسیار بالاتر از مقدار واقعی ثبت می کنند و مهندسان را به اشتباه می اندازند.
هنگام نصب اکچویتور بر روی شیر، شما باید استاندارد های مکانیکی اتصال نظیر ISO 5211 و استاندارد NAMUR را برای نصب تجهیزات کنترلی و لیمیت سوییچ بررسی کنید.
همچنین افت فشار هوای فشرده در شبکه، گشتاور خروجی عملگر پنوماتیک را به شدت کاهش می دهد. به همین دلیل، شما باید فشار کاری در دسترس را مبنای محاسبات قرار دهید. علاوه بر این، بیشتر شیرها به چرخش ۹۰ درجه نیاز دارند، اما شما در برخی سیستم های پایپینگ تخصصی، زاویه چرخش ۱۸۰ درجه را به کار می گیرید.
سرعت چرخش بیش از حد دیسک، پدیده مخرب ضربه قوچ را در خطوط لوله ایجاد می کند.
متخصصان ما در مجموعه هیدرولیک صنعت، این عملگرها را به سیستم بالشتک انتهایی مجهز می کنند تا نیروی ضربه در پایان کورس مهار شود. علاوه بر این، ما برای افزایش مقاومت دستگاه در برابر حرارت و سایش، کاسه نمدهای وایتون اصل را جایگزین قطعات پلاستیکی معمولی می کنیم.
اگر شیر صنعتی شما زاویه چرخش کامل را طی نمی کند، تیم نگهداری و تعمیرات باید عوامل زیر را ارزیابی کند:
انتخاب اصولی اکچویتور دورانی شیر صنعتی راندمان خطوط انتقال را افزایش می دهد و حوادث صنعتی ناشی از نشتی را به صفر می رساند. خرید ادوات غیر استاندارد با برند های ساختگی، جز اتلاف سرمایه و تحمیل خرابی، نتیجه دیگری برای کارخانه شما نخواهد داشت.
مجموعه هیدرولیک صنعت با تکیه بر سال ها تجربه در طراحی و تولید تجهیزات هیدرولیک و پنوماتیک، عملگرهای دورانی استاندارد را همراه با ضمانت فنی و تامین دائمی قطعات یدکی در اختیار شما می گذارد.
اگر برای تعیین سایز عملگر و انتخاب مطمئن تجهیزات به پشتیبانی فنی نیاز دارید، همین حالا از طریق صفحه تماس با ما با کارشناسان هیدرولیک صنعت ارتباط برقرار کنید.
۱. آیا امکان نصب عملگر پنوماتیک روی تمام شیرهای دستی وجود دارد؟
بله، در صورتی که شیر استاندارد فلنج ISO 5211 را دارا باشد یا مهندسان براکت واسط مناسبی بسازند، شما می توانید شیر دستی را به سیستم اتوماتیک پنوماتیک تبدیل کنید.
۲. چه عاملی کارایی اورینگ های داخل عملگر دورانی را از بین می برد؟
خشک کار کردن سیستم به دلیل فقدان واحد مراقبت، حرارت بالای سیال خط و استفاده از اورینگ های بازاری بی کیفیت، آب بندی داخلی را به سرعت تخریب می کنند.
۳. ضریب اطمینان در محاسبه توان اکچویتور چه نقشی دارد؟
ضریب اطمینان بیست تا سی درصدی مانع از گیرپاژ کردن شیر در برابر جرم گرفتگی داخلی، رسوبات و فشارهای ناگهانی سیال می شود.
