چرا جک های پرسرعت به بالشتک سیلندر هیدرولیک نیاز دارند

وقتی پیستون جک هیدرولیک با سرعت بالا و حامل باری سنگین به انتهای کورس حرکت می رسد، برخورد فلز با فلز می تواند ضربات مهلکی به سازه دستگاه وارد کند. بالشتک سیلندر هیدرولیک که در صنعت به آن کوشن (Cushion) نیز می گویند، دقیقاً مانند یک سیستم ترمز هیدرولیکی داخلی عمل می کند. این قطعه هوشمند با به دام انداختن بخشی از روغن در انتهای کورس و تخلیه کنترل شده آن، سرعت حرکت پیستون را درست قبل از برخورد با درپوش نهایی به صفر نزدیک می کند. بالشتک سیلندر هیدرولیک نه تنها جلوی صدای وحشتناک کوبش و لرزش شدید خط تولید را می گیرد، بلکه طول عمر سیلندر، پکینگ ها و اتصالات مکانیکی را به شکل چشمگیری افزایش می دهد.

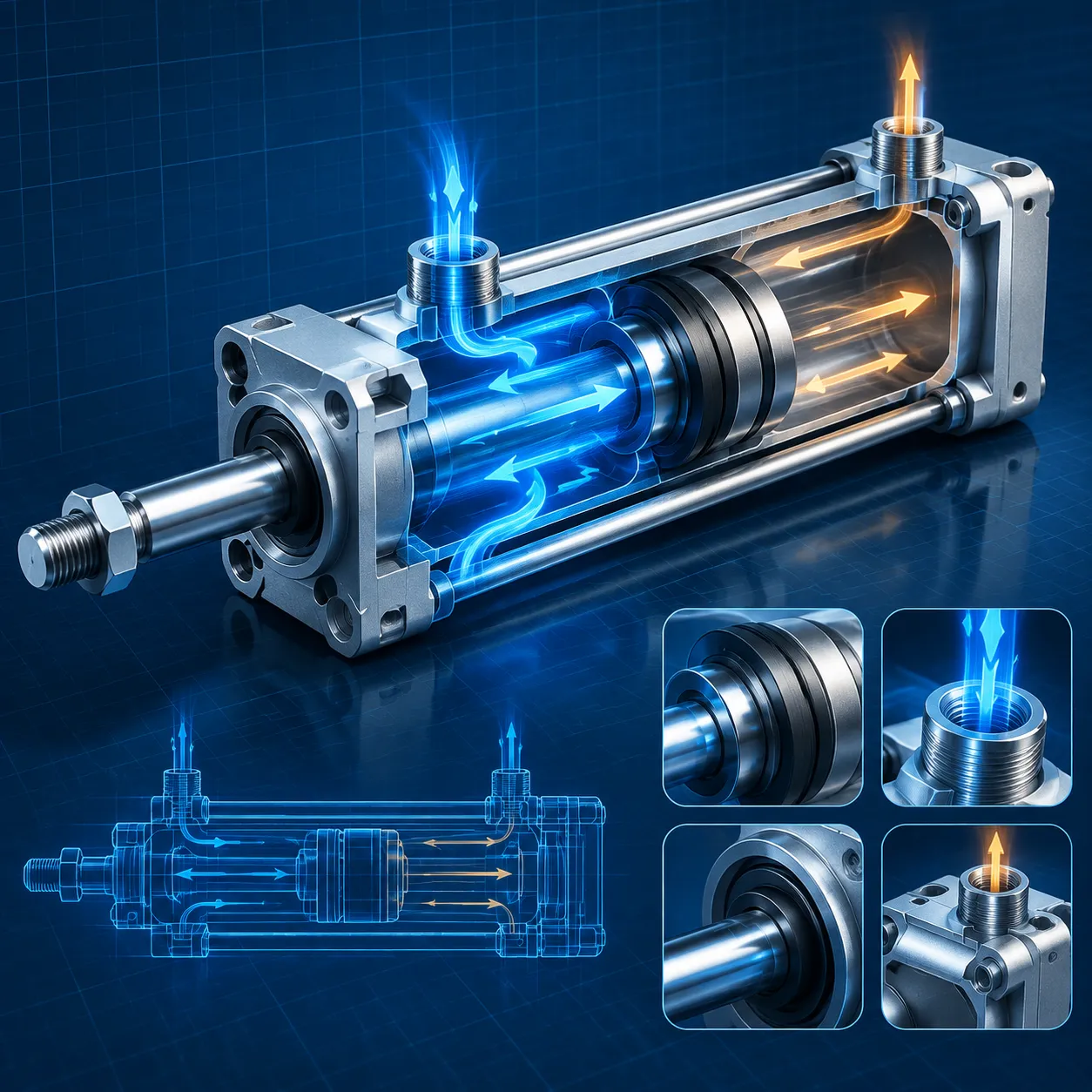

مکانیسم عملکرد بالشتک سیلندر هیدرولیک

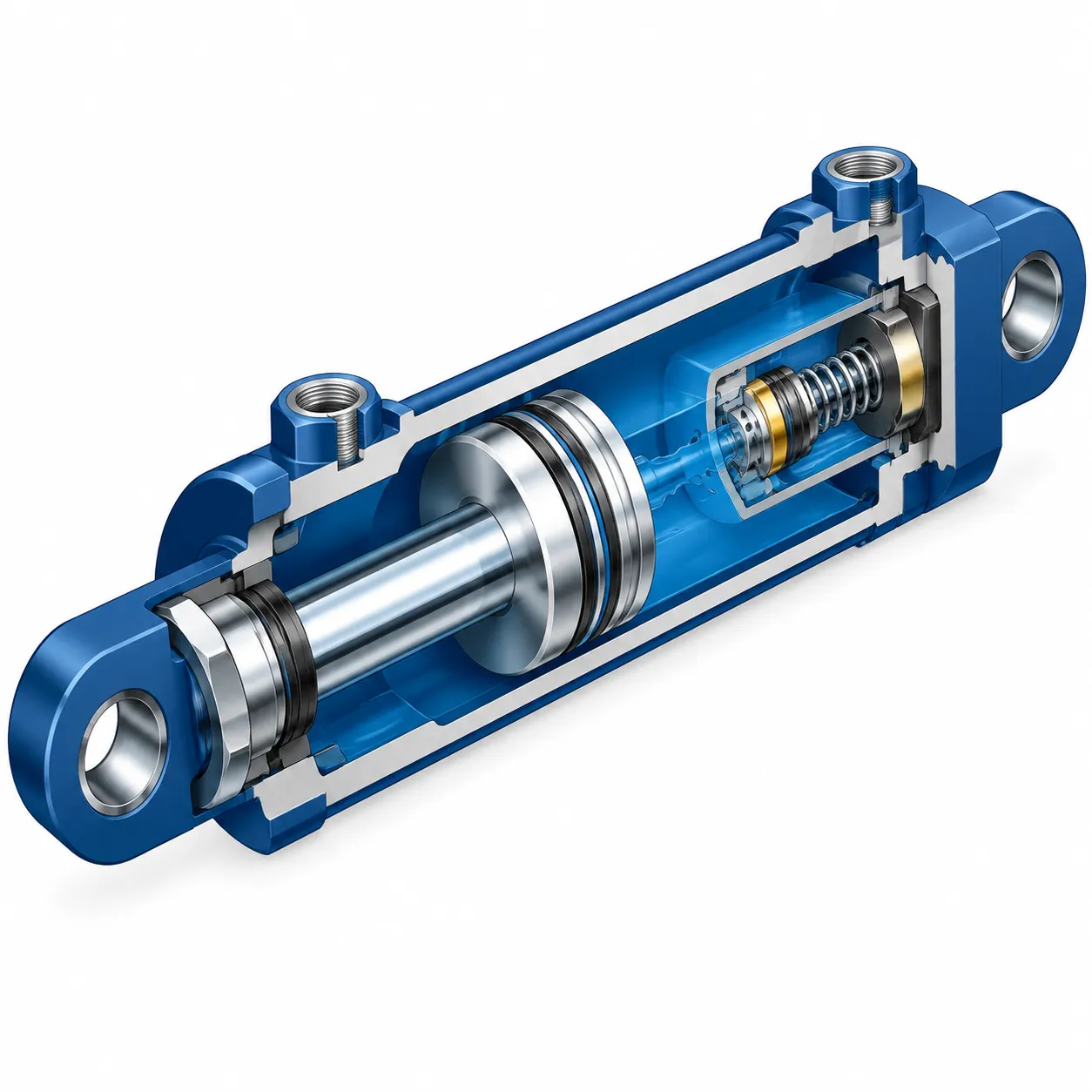

عملکرد سیستم کوشن بر پایه خفه کردن تدریجی جریان سیال و ایجاد فشار منفی یا فشار معکوس طراحی شده است. وقتی پیستون به انتهای کورس نزدیک می شود، قطعه ای مخروطی شکل به نام نیزه یا اسپیر (Cushion Spear) وارد حفره درپوش جلو یا عقب سیلندر می شود. با ورود این نیزه، مسیر اصلی خروج آزاد روغن مسدود می گردد.

روغن به دام افتاده دیگر راه فرار مستقیمی ندارد و مجبور است از یک مجرای بسیار باریک که به سوزن تنظیم (Needle Valve) متصل است عبور کند. این مقاومت شدید در برابر خروج روغن، انرژی جنبشی پیستون و بار سنگین متصل به آن را جذب کرده و سرعت حرکت را به آرامی کاهش می دهد. هنگام حرکت معکوس جک نیز یک شیر یک طرفه (چک والو داخلی) وارد مدار می شود تا روغن با دبی کامل وارد سیلندر شود و جک بدون افت شتاب یا خفگی استارت بخورد.

مزایای فنی استفاده از سیستم ترمز داخلی

به‌ کارگیری بالشتک سیلندر هیدرولیک مزایای فنی متعددی در خطوط تولید دارد؛ از جمله کاهش کوبش، مهار لرزش و افزایش عمر پکینگ‌ ها.

• حذف تنش های ضربه ای: از ترک خوردن درپوش های سرسیلندر (Cap & Head) و خم شدن شفت در فشارهای کاری بالای 160 bar جلوگیری می کند.
• افزایش چشمگیر طول عمر پکینگ ها: شوک هیدرولیکی یا پدیده ضربه قوچی باعث پاره شدن آنی آب بندها و آب بندی نامناسب می شود؛ بالشتک این تنش ناگهانی را مهار می کند.
• کاهش لرزش و صدای محیط کارگاه: صدای کوبش آزاردهنده جک ها را حذف کرده و محیط کاری ایمن تر و آرام تری ایجاد می کند.
• بهینه سازی زمان سیکل کاری: به شما امکان می دهد سرعت کلی خط تولید را بدون نگرانی از آسیب دیدن سازه افزایش دهید، زیرا ترمز نهایی توسط کوشن انجام می شود.

چه زمانی به بالشتک سیلندر هیدرولیک نیاز نداریم؟

با وجود مزایای فراوان، در برخی شرایط صنعتی مانند سرعت‌های کمتر از ۰.۱ متر بر ثانیه ، نیازی به نصب بالشتک سیلندر هیدرولیک نخواهید داشت.:

• سرعت های خطی پایین: اگر سرعت حرکت پیستون کمتر از ۰.۱ متر بر ثانیه باشد، انرژی جنبشی به قدری کم است که آسیبی به سیلندر نمی زند.
• وجود استپ مکانیکی یا ضربه گیر خارجی: هنگامی که کورس کاری جک قبل از رسیدن به انتهای سیلندر توسط یک استوپر صلب یا شوک ابزوربر بیرونی مهار شود.
• استفاده از شیرهای پروپرشنال: در سیستم هایی که شتاب مثبت و منفی حرکت روغن توسط شیرهای پروپرشنال یا سروو به صورت الکترونیکی کنترل می شود، نیازی به کوشن مکانیکی نیست.

تفاوت عملکردی جک های ساده و سیستم های دارای بالشتک سیلندر هیدرولیک

۱. مدیریت انرژی در انتهای کورس

• جک ساده: درپوش جک انرژی جنبشی بار را جذب می کند. این عمل، ضربه و لرزش شدیدی به سازه دستگاه وارد می کند.
• بالشتک سیلندر هیدرولیک: به کمک قطعه ای به نام اسپیر (Cushion Spear)، مسیر خروج روغن را محدود می کند. این سیستم با ایجاد یک سد هیدرولیکی، سرعت پیستون را قبل از برخورد به درپوش کاهش می دهد.

۲. طول عمر قطعات و هزینه ها

• جک ساده: شوک های مداوم ناشی از نبود سیستم کنترل، باعث خستگی فلزات، شل شدن اتصالات و نشتی آب بندها می شود.
• بالشتک سیلندر هیدرولیک: با حذف ضربه، استهلاک آب بندها را به حداقل می رساند و عمر سیلندر را افزایش می دهد. این ویژگی با جلوگیری از خرابی های مکرر، هزینه های توقف خط تولید را به شدت پایین می آورد.

۳. سرعت عملیاتی

• جک ساده: تنها برای سیستم های دارای سرعت بسیار پایین یا بارهای سبک مناسب است.
• بالشتک سیلندر هیدرولیک: برای سیستم هایی با سرعت بالای (کمتر از ۰.۱ متر بر ثانیه) الزامی است. نصب این بالشتک از آسیب های ساختاری به سیلندر و ماشین آلات در سرعت های بالا جلوگیری می کند.

راهنمای تنظیم و عیب‌ یابی بالشتک سیلندر هیدرولیک

روی درپوش سیلندرهای بالشتک دار یک پیچ آلن یا پیچ گوشتی خور وجود دارد که سوزن کوشن را تنظیم می کند. برای رسیدن به بهترین راندمان ترمز، مراحل زیر را طی کنید:

1. تنظیم اولیه: قبل از استارت خط، پیچ تنظیم را تا انتها ببندید و سپس آن را حدود ۱ دور کامل باز کنید.
2. بررسی رفتار جک زیر بار واقعی: دستگاه را تحت بار نامی روشن کنید. اگر جک قبل از رسیدن به انتهای کورس ناگهان می ایستد و افت سرعت بسیار شدید دارد، پیچ را کمی بازتر کنید.
3. کنترل صدای ضربه نهایی: اگر پیستون همچنان با ضربه به درپوش برخورد می کند، پیچ سوزن را به آرامی در جهت عقربه های ساعت ببندید تا حرکت انتهایی کاملاً روان و بی صدا شود.
4. مهار مهره قفل کننده: پس از رسیدن به نرم ترین حالت ترمز، مهره قفل کننده (Lock Nut) را محکم کنید تا لرزش خط تنظیم پیچ را به هم نریزد.

جمع‌ بندی و نکات مهم سفارش ساخت جک

طراحی و ماشین کاری دقیق بالشتک سیلندر هیدرولیک نقشی کلیدی در دوام خطوط اتوماسیون، پرس های هیدرولیک و ماشین آلات صنعتی ایفا می کند. کوچک ترین خطا در تلرانس نیزه کوشن یا حذف مسیرهای استاندارد روغن، به قفل شدن جک یا نشتی های مکرر منجر می شود. مجموعه هیدرولیک صنعت با تکیه بر دانش فنی مهندسی و ماشین کاری دقیق CNC، انواع جک های هیدرولیک بالشتک دار را مطابق با استاندارد ISO 6020/2 برای کاربری های سنگین طراحی و تولید می کند.

اگر برای خطوط تولید خود به سیلندرهای پرسرعت، بدون لرزش و با طول عمر بالا نیاز دارید یا در انتخاب جک مناسب دچار تردید هستید، همین حالا به صفحه تماس با ما مراجعه فرمایید تا از خدمات مشاوره فنی و تخصصی کارشناسان هیدرولیک صنعت بهره مند شوید.

پاسخ به سوالات متداول خریداران

چرا جک بالشتک دار در شروع کورس برگشت سرعت پایینی دارد؟

این مشکل زمانی رخ می دهد که چک والو بای پاس درپوش به درستی کار نکند، جرم گرفته باشد یا در سیلندرهای غیراستاندارد حذف شده باشد؛ در این حالت روغن نمی تواند آزادانه به پشت پیستون برسد.

آیا می توان به یک جک هیدرولیک ساده بالشتک اضافه کرد؟

خیر؛ طراحی کوشن نیازمند درپوش های دارای محفظه ترمز، نیزه تراش کاری شده روی شفت و مسیرهای روغن داخلی است و باید از ابتدا در زمان ساخت سیلندر اعمال شود.

بهترین طول کورس بالشتک چقدر است؟

طول استاندارد ترمز معمولاً بین 15 تا 35 میلی متر متناسب با قطر سیلندر، سرعت خطی و وزن بار طراحی می شود.
