تلرانس سیلندر هیدرولیک و اهمیت آن در طراحی

رعایت دقیق تلرانس سیلندر هیدرولیک مهم ترین فاکتور مهندسی در تعیین راندمان، طول عمر پکینگ ها و پایداری فشار در سیستم های توان سیال است. در طراحی قطعات صنعتی، انحراف ابعادی حتی به اندازه چند میکرون، جریان روغن را از مدار آب بندی خارج کرده و باعث افت توان کل خط تولید می شود. در این راهنمای تخصصی، استاندارد های ساخت، انطباقات ISO و ضوابط فنی کنترل کیفیت را بررسی می کنیم.

اهمیت تنظیم تلرانس سیلندر هیدرولیک در عملکرد جک‌ های صنعتی

در فشار های کاری بالا (تا ۳۵۰ بار)، عملکرد آب بند ها وابسته به فاصله مجاز (Clearance Gap) میان قطعات متحرک است. انحراف از تلرانس سیلندر هیدرولیک موجب نشت داخلی روغن و در نتیجه افت دبی و فشار سیستم می شود.

از سوی دیگر، انطباق بیش ازحد فشرده در قطعات، ضریب اصطکاک را به شدت بالا برده و دمای کاری روغن را افزایش می دهد. حرارت بالا ساختار پلیمری پکینگ ها را تخریب کرده و آب بندی جک را در مدت زمانی کوتاه از کار می اندازد.

استاندارد های انطباق ابعادی H8 و f7 بر اساس ISO 286-1

سیستم طراحی و انطباق قطعات هیدرولیک بر پایه «سوراخ پایه» استوار است. بر اساس استاندارد ISO 286-1، قطعات اصلی باید در محدوده های تلرانسی زیر تولید و پولیش شوند:

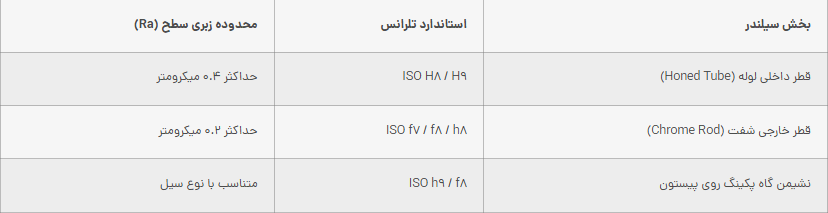

در جدول فوق، انطباق H8 برای لوله و f7 برای شفت، ایده‌ آل‌ ترین تلرانس سیلندر هیدرولیک جهت جلوگیری از پدیده Stick-Slip و نشتی روغن است

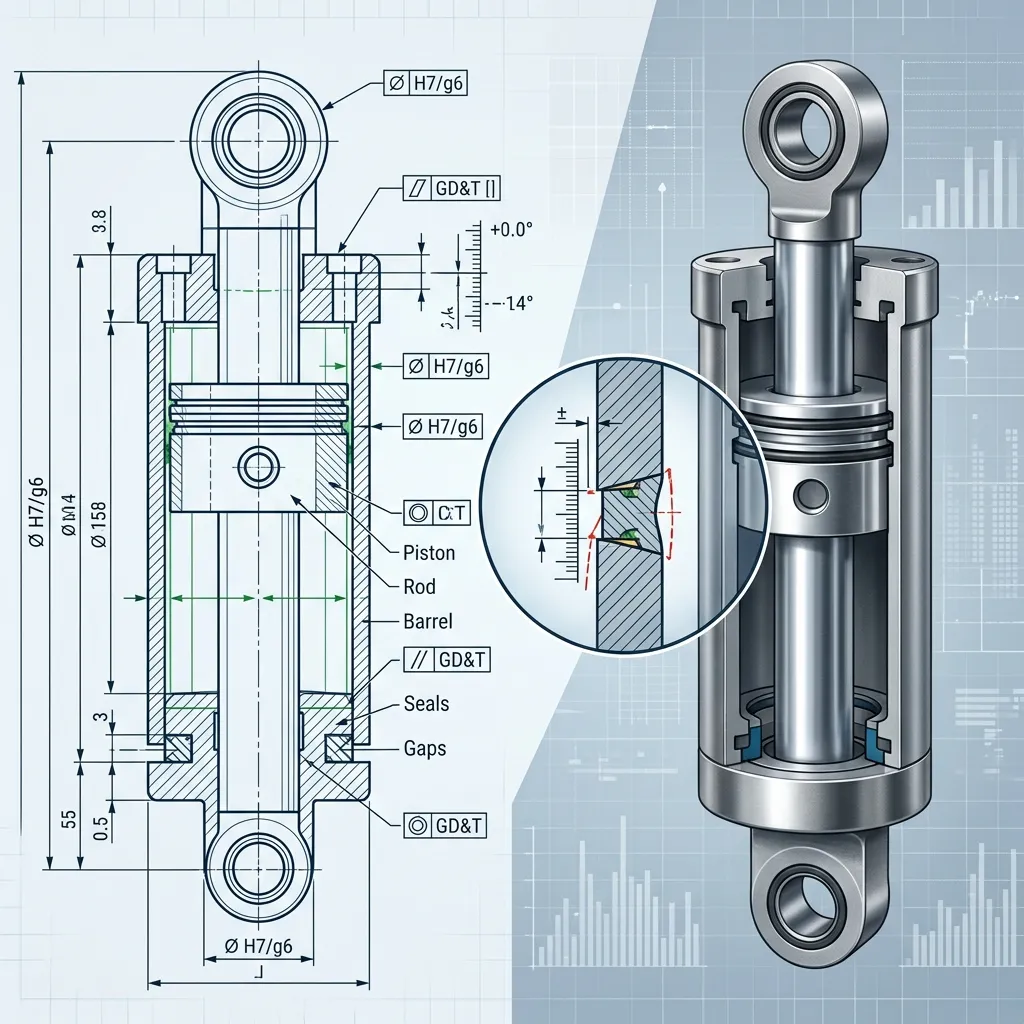

نقش تلرانس هندسی و زبری سطح در تولید سیلندر هیدرولیک

کنترل ابعاد اسمی به‌ تنهایی تضمین‌ کننده کیفیت نیست؛ بلکه کنترل تلرانس هندسی در سیلندر هیدرولیک شامل سه پارامتر اصلی زیر است

• استوانه ای بودن (Cylindricity): نبود انحراف قطری در تمام طول لوله؛ خطای این پارامتر موجب شکم دادن لوله در بخش میانی و نشت فشار می شود.
• گردی (Circularity): جلوگیری از دوپهنی مقطع لوله؛ دوپهنی باعث لقی مقطعی پکینگ و فرار سیال می گردد.
• راستی (Straightness): انحراف محور نباید از 0.5 میلی متر در هر متر فراتر رود تا از ایجاد بار جانبی (Side Load) روی گلویی جلوگیری شود.

در کنار این پارامتر ها، زبری سطح (Ra) کمتر از 0.4μm ضروری است؛ سطوح زبرتر پکینگ ها را در سیکل های اولیه مستهلک می کنند.

پیامد های عدم رعایت تلرانس ابعادی و استفاده از متریال نامرغوب

استفاده از لوله های کشش سرد بدون مرحله هونینگ نهایی یا متریال های متفرقه به جای آلیاژهای معتبر مانند St52 و E355، ریسک های فنی سنگینی در پی دارد:

1. جویده شدن پکینگ ها (Extrusion Gap): در صورت رعایت نشدن تلرانس ساخت جک هیدرولیک، لقی بیش از حد مجاز تحت بار کاری پکینگ را به شکاف کشانده و پاره می‌ کند.
2. افت راندمان حجمی جک: نشت داخلی روغن مانع از رسیدن جک به تناژ و سرعت نامی طراحی شده می شود.
3. توقف های پرهزینه خط تولید: هزینه های پی درپی تعمیرات و تعویض سیل باکس ها چندین برابر بهای یک قطعه مهندسی شده خواهد بود.

جمع‌ بندی و سفارش ساخت بر اساس دقیق‌ ترین تلرانس سیلندر هیدرولیک

دقت در کنترل ابعاد، زبری سطح و راستی محور ها ضامن طول عمر مفید تجهیزات هیدرولیک است. دستیابی به این استاندارد ها نیازمند ماشین کاری دقیق، فرآیند هونینگ صنعتی و استفاده از متریال های آلیاژی استاندارد است.

مهندسان و کارشناسان فنی هیدرولیک صنعت با تسلط بر استاندارد های ساخت و انطباقات دقیق قطعات هیدرولیک، آماده ارائه خدمات طراحی، تولید و بازسازی سیلندر های سنگین صنعتی هستند.

سوالات متداول درباره تلرانس سیلندر هیدرولیک و استاندارد های ساخت

۱. چرا انطباق H8/f7 رایج ترین استاندارد در سیلندرسازی است؟

این ترکیب انطباقی فضای لقی ایده آلی (حدود ۳۰ تا ۵۰ میکرون) ایجاد می کند که ضمن حفظ لایه روغن برای روغن کاری پکینگ، از نشت سیال تحت فشارهای بالا کاملاً پیشگیری می کند.

۲. زبری سطح چه تاثیری بر کارایی آب بندهای پیستون دارد؟

اگر زبری سطح بیش از  0.4μm باشد، نا همواری های میکروسکوپی مانند سمباده لبه های الاستومری پکینگ را خورده و باعث فرسایش زود هنگام آن می شوند.

۳. تفاوت کیفیت سطح در لوله های هونینگ شده و رولر بورنیش چیست؟

هر دو روش دقت ابعادی مطابق کلاس H8 را تامین می کنند؛ با این تفاوت که روش رولر بورنیش علاوه بر صیقلی کردن سطح، سختی و استحکام تسلیم لایه سطحی را نیز افزایش می دهد.
