نکات کلیدی برای انتخاب و سفارش هونینگ لوله سیلندر صنعتی

هونینگ لوله سیلندر یکی از حساس ترین مراحل در فرآیند تولید جک های هیدرولیک صنعتی است که کیفیت نهایی و دوام سیستم را تضمین می کند. در صنعت هیدرولیک، استفاده از لوله سیلندری سنگ خورده استاندارد مانع از افت فشار مدار، سایش زود هنگام پکینگ ها و نشتی روغن می شود. در این مقاله تخصصی، فرآیند هونینگ کاری، تفاوت های لوله های صنعتی و استاندارد های متالورژی و مترولوژی را به زبان ساده بررسی می کنیم تا بهترین انتخاب را برای پروژه های ساخت و تعمیر جک های هیدرولیک داشته باشید.

عملیات هونینگ لوله سیلندر سنگ زنی داخلی چیست

هونینگ (Honing) یک فرآیند براده برداری و پرداخت دقیق سایشی است که روی سطح داخلی لوله های فلزی انجام می شود. در این عملیات، ابزاری به نام هد هونینگ که به سنگ های ساینده الماس، CBN یا سیلیکون کارباید مجهز است، با حرکتی هم زمان (چرخشی و رفت و برگشتی) درون لوله حرکت می کند.

این فرآیند سه هدف فنی مهم را محقق می سازد:

1. اصلاح ابعادی: خطاهای ناشی از گرد نبودن (Ovality) یا مخروطی بودن دیواره داخلی لوله را برطرف می کند.
2. رسیدن به تلرانس دقیق: ابعاد داخلی لوله را به کلاس تلرانسی فوق العاده دقیق مانند H8 یا H9 می رساند.
3. ایجاد الگوی ضربدری روانکاری (Cross-Hatch): هونینگ خطوط متقاطع بسیار ریزی با زاویه مشخص روی دیواره لوله به وجود می آورد. این خطوط میکروسکوپی مقداری از فیلم روغن هیدرولیک را در خود نگه می دارند تا حرکت پیستون کاملاً روان شود و اصطکاک خشک کاهش یابد.

چرا هونینگ کاری برای جک های هیدرولیک ضروری است

عملکرد جک هیدرولیک بر پایه تبدیل فشار سیال به نیروی مکانیکی است؛ به همین دلیل اجرای دقیق هونینگ لوله سیلندر برای حذف خط‌ و خش‌ های میکروسکوپی ضروری است

• پارگی و استهلاک سریع پکینگ ها: لبه آب بندهای پلیمری (پلی اورتان و NBR) با حرکت روی زبری های دیواره خورده می شوند و پس از مدت کوتاهی آب بندی خود را از دست می دهند.
• نشتی داخلی و افت بار جک: روغن از پشت پیستون فرار می کند و جک هیدرولیک زیر بار تعریف شده افت می کند یا بازدهی فشاری آن افت می یابد.
• ایجاد پدیده استیک اسلیپ (Stick-Slip): دیواره غیر استاندارد باعث حرکت پله ای، لرزش و ضربه در پیستون می شود و به کل سازه مکانیکی آسیب می زند.

لوله سنگ خورده استاندارد با بهینه سازی تماس پیستون و سیلندر، این مشکلات را به صفر می رساند و عمر قطعات آب بندی را تا چند برابر افزایش می دهد.

تفاوت لوله سیلندری سنگ خورده با لوله های معمولی

لوله های مانیسمان معمولی یا درزدار صنعتی برای عبور سیال، پایپینگ و اسکلت فلزی مناسب هستند، اما استفاده از آن ها در جک سازی یک اشتباه پر هزینه است.

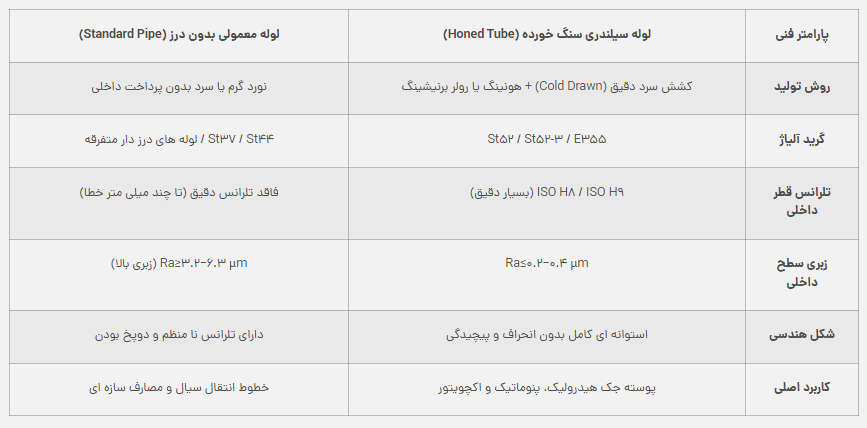

جدول زیر تفاوت های کلیدی این دو دسته را نشان می دهد:

استانداردهای زبری سطح Ra در لوله های جک هیدرولیک

زبری سطح با شاخص Ra (میانگین حسابی انحرافات پروفیل سطح) اندازه گیری می شود. در جک های هیدرولیک فشار بالا، شاخص زبری داخلی باید دقیقاً در بازه زیر کنترل شود:

• زبری مجاز دیواره سیلندر: Ra=0.2 μm to 0.4μm
• استانداردهای بین المللی مرجع: DIN 2391 و EN 10305-1 و ASTM A519

اگر سطح لوله بیش از حد زبر باشد (Ra>0.8 μm)، پکینگ ها در چند ساعت ساییده می شوند. از طرف دیگر، اگر سطح بیش از حد صیقلی و آینه ای باشد (Ra<0.05 μm)، فیلم روغن روی دیواره باقی نمی ماند و پیستون دچار سایش خشک می شود. فرآیند مهندسی‌ شده‌ی هونینگ لوله سیلندر، دقیقاً همین تعادل ایده‌ آل را میان زبری و روانکاری برقرار می‌ کند.

بررسی کیفیت لوله های سیلندری در هیدرولیک صنعت

مجموعه هیدرولیک صنعت واردکننده و تامین کننده مستقیم انواع لوله های سیلندری سنگ خورده، لوله های سیلندری روکش دار و شفت های کروم سخت در ایران است. لوله های ارائه شده در هیدرولیک صنعت دارای ویژگی های فنی زیر هستند:

• ساخته شده از متریال فولادی آلیاژی St52-3 و E355 بدون درز با قابلیت جوشکاری و استحکام تسلیم بالا.
• سنگ زنی دقیق طبق استاندارد تلرانسی ISO H8 با زبری سطح کنترل شده زیر  0.4μm
• دارای سرتیفیکیت معتبر بین المللی متالورژی و ضخامت گوشت کاملاً یکنواخت در تمام طول شاخه.
• آماده سازی و برش دقیق در ابعاد درخواستی مشتریان با تحویل سریع به سراسر کشور.

جمع بندی و راهنمای خرید لوله سیلندری

دقت در کیفیت ساخت و هونینگ لوله سیلندر مهم‌ ترین قدم برای تضمین طول عمر و کارایی جک‌ های هیدرولیک است. استفاده از لوله های بی کیفیت شاید در ابتدا هزینه ساخت را کاهش دهد، اما خیلی زود با خرابی پکینگ ها، خوابیدن خط تولید و هزینه های گزاف تعمیرات، خسارات بزرگی به همراه خواهد داشت.

اگر برای پروژه های صنعتی، ساخت سیلندر یا انتخاب ضخامت و ابعاد دقیق لوله های سیلندری نیاز به اطلاعات بیشتر یا استعلام قیمت دارید، همین حالا از طریق صفحه تماس با ما با کارشناسان فنی و مهندسی هیدرولیک صنعت ارتباط برقرار کنید تا از مشاوره رایگان و تخصصی پیش از خرید بهره مند شوید.

سوالات متداول

۱. چرا نمی توان از لوله مانیسمان معمولی برای ساخت جک هیدرولیک استفاده کرد؟

لوله های مانیسمان معمولی زبری سطح بالایی دارند و قطر داخلی آن ها دارای خطای هندسی و تلرانسی است. حرکت پیستون در این لوله ها سبب فرار روغن و پارگی فوری پکینگ ها می شود.

۲. بهترین آلیاژ فولادی برای لوله جک هیدرولیک کدام است؟

فولاد آلیاژی St52-3 (یا معادل اروپایی آن E355) به دلیل استحکام کششی بالا، قابلیت جوشکاری عالی و مقاومت در برابر فشارهای هیدرولیکی بالا بهترین گزینه است.

۳. استاندارد تلرانس در هونینگ لوله سیلندر چیست؟

کلاس تلرانسی مرجع برای اکثر جک های هیدرولیک صنعتی ISO H8 است که انطباق میلی متری کاملی با پیستون و رینگ های راهنما ایجاد می کند.
